Заземление делается по-разному — выберите свой случай
Для дома нужен контур в грунте, в квартире контура во дворе нет — работа другая и цена другая.
Заземление — это не провод «на всякий случай», а рабочая защита от удара током и часть исправной проводки. Делаем контур в грунте, ставим главную заземляющую шину, соединяем ванну, трубы и корпуса приборов в единую систему. После монтажа замеряем сопротивление и показываем результат.
- Контур с реальным замером сопротивления
- Уравнивание потенциалов в санузле
- Совместимо с УЗО и дифавтоматами
- Аккуратно, с проверкой каждого соединения
Частный дом: контур заземления в грунте

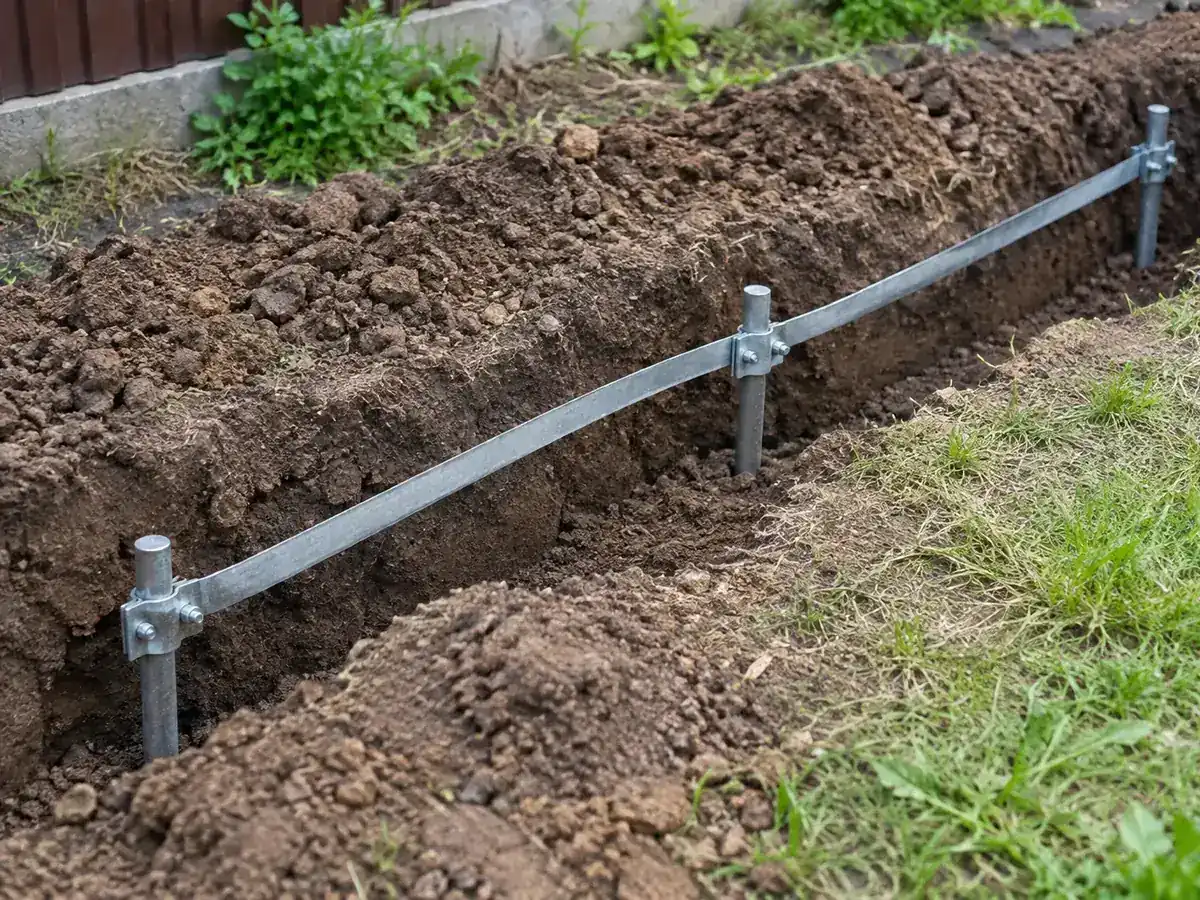

Для дома собираем контур в грунте: забиваем модульные электроды на расстоянии друг от друга, соединяем их полосой, выводим проводник через стену в дом и подключаем к заземляющей шине в щите. От шины жёлто-зелёные защитные проводники расходятся на линии розеток, бойлера, плиты — так каждая линия получает свой путь в землю.
Стоимость — от 45 000 ₸ за контур; отдельно считается заземляющая шина в щите — от 12 000 ₸. Итог зависит от грунта, глубины забивки и объёма работ, поэтому точную сумму называем после осмотра участка.
Квартира: уравнивание потенциалов и подключение к PE стояка

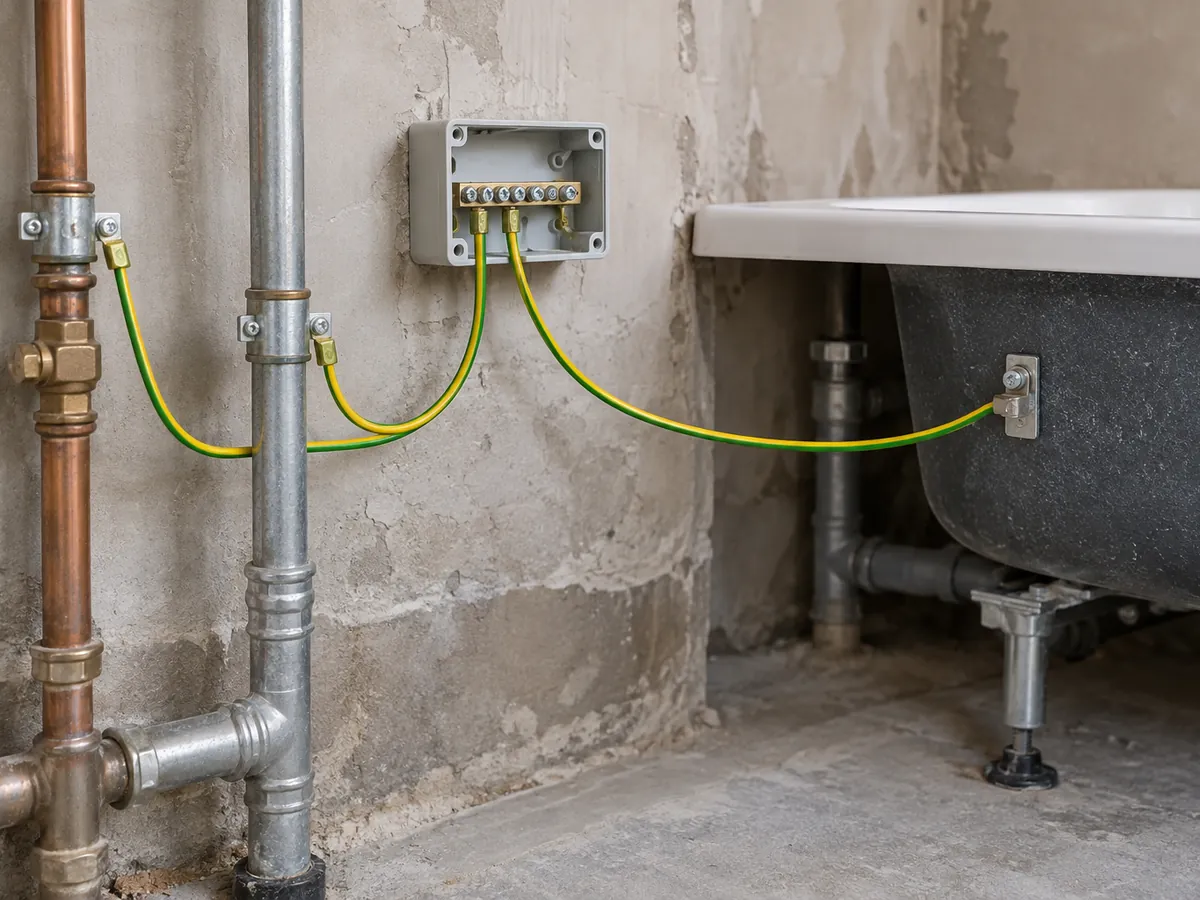

В квартире свой контур во дворе не делают — защитный проводник PE приходит по стояку дома. Что делаем: проверяем, что PE в квартирном щите есть и подключён, и собираем систему уравнивания потенциалов в санузле. Ставим коробку КУП, от неё ведём проводники к трубе холодной и горячей воды, полотенцесушителю и корпусу ванны, и один проводник — на PE-шину щита. После этого на трубах и корпусах не может появиться разность потенциалов, от которой бьёт током в ванной.
Стоимость — от 18 000 ₸ за санузел. Если защитного проводника в стояке нет, скажем об этом сразу: заземляться на трубы и батареи нельзя.
Ориентировочная стоимость работ
| Работа | Цена | Ед. |
|---|---|---|
| Модульный контур заземления во дворе | от 45 000 ₸ | за контур |
| Главная заземляющая шина в щите | от 12 000 ₸ | за шину |
| Система уравнивания потенциалов в санузле | от 18 000 ₸ | за санузел |
| Замер сопротивления с протоколом | от 15 000 ₸ | за замер |
Точную смету назовём после осмотра или по описанию задачи. Цены ориентировочные. Эта услуга в общем прайсе на работы и материалы →
Этапы
Осмотр и расчёт
Смотрим тип грунта, схему щита и точки подключения. Определяем, где заходит контур и сколько нужно электродов.
Монтаж контура

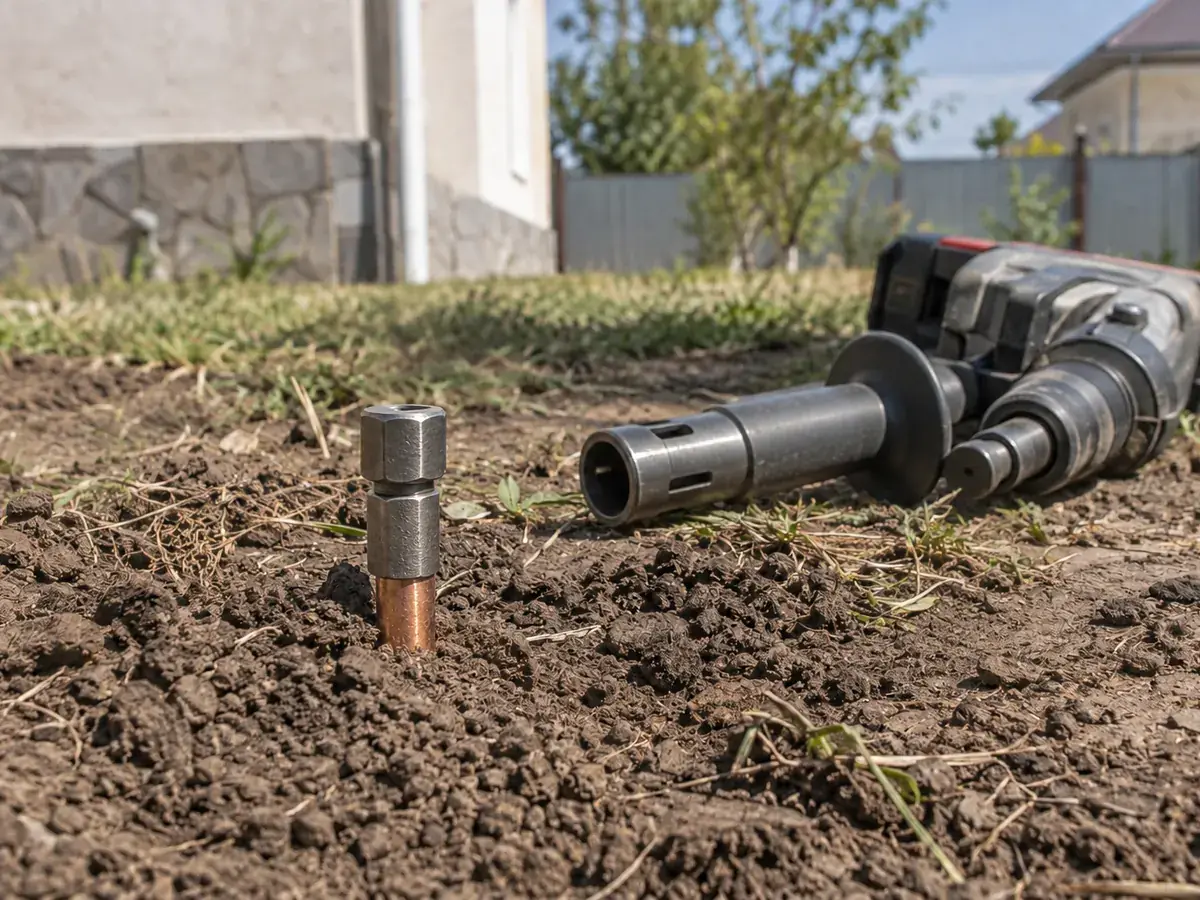

Забиваем модульные штыри или собираем контур из уголка, соединяем полосой. Выводим проводник к дому.
Заземляющая шина

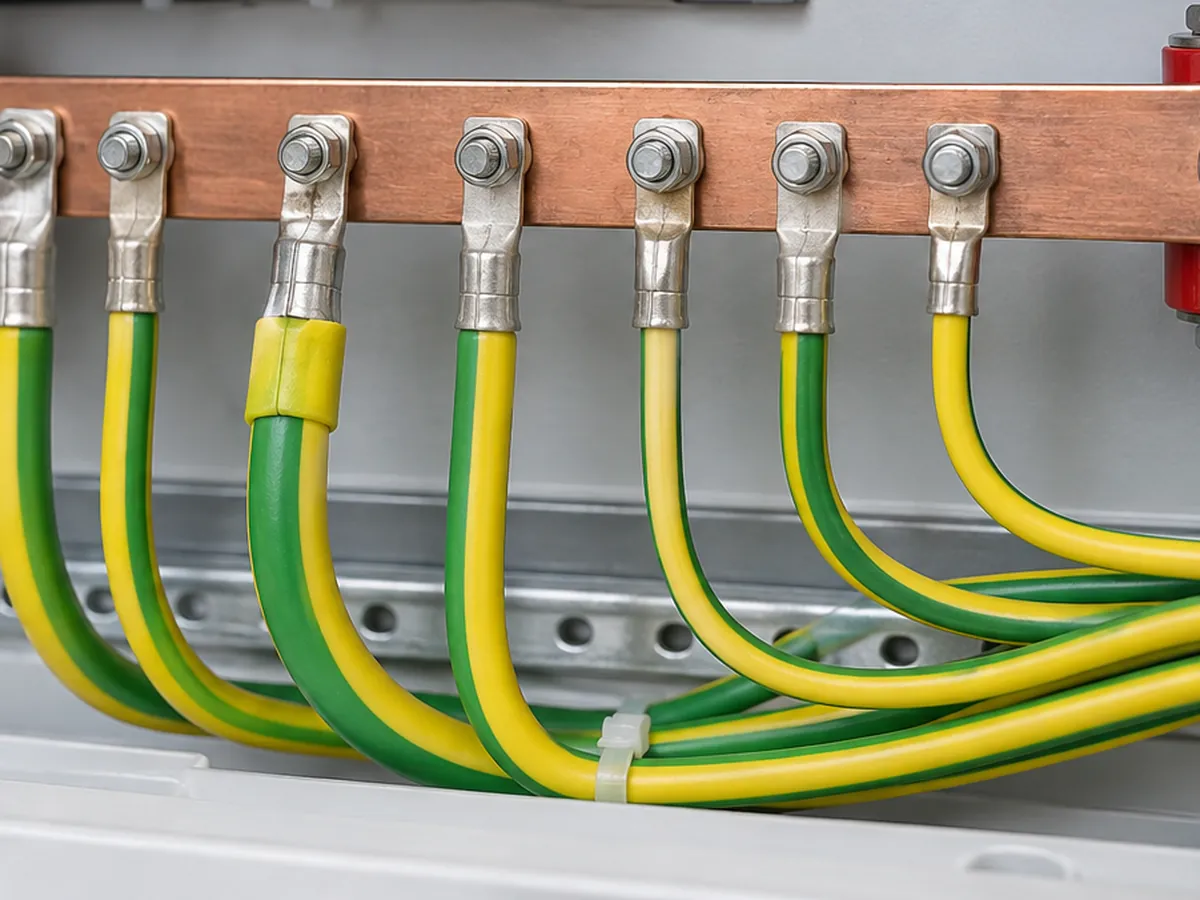

Ставим ГЗШ в щите или отдельным узлом, подключаем к контуру и к защитным проводникам линий.
Уравнивание потенциалов
Соединяем в единую систему трубы, ванну и корпуса приборов в санузле, чтобы убрать разность потенциалов.
Замер и сдача
Измеряем сопротивление растеканию, проверяем все соединения и показываем итоговые цифры заказчику.
Замер сопротивления: чем заканчивается монтаж
Без замера контур — это просто закопанный металл: снаружи не видно, уводит он ток в землю или нет. Поэтому монтаж заканчивается измерением, а не последним забитым электродом.

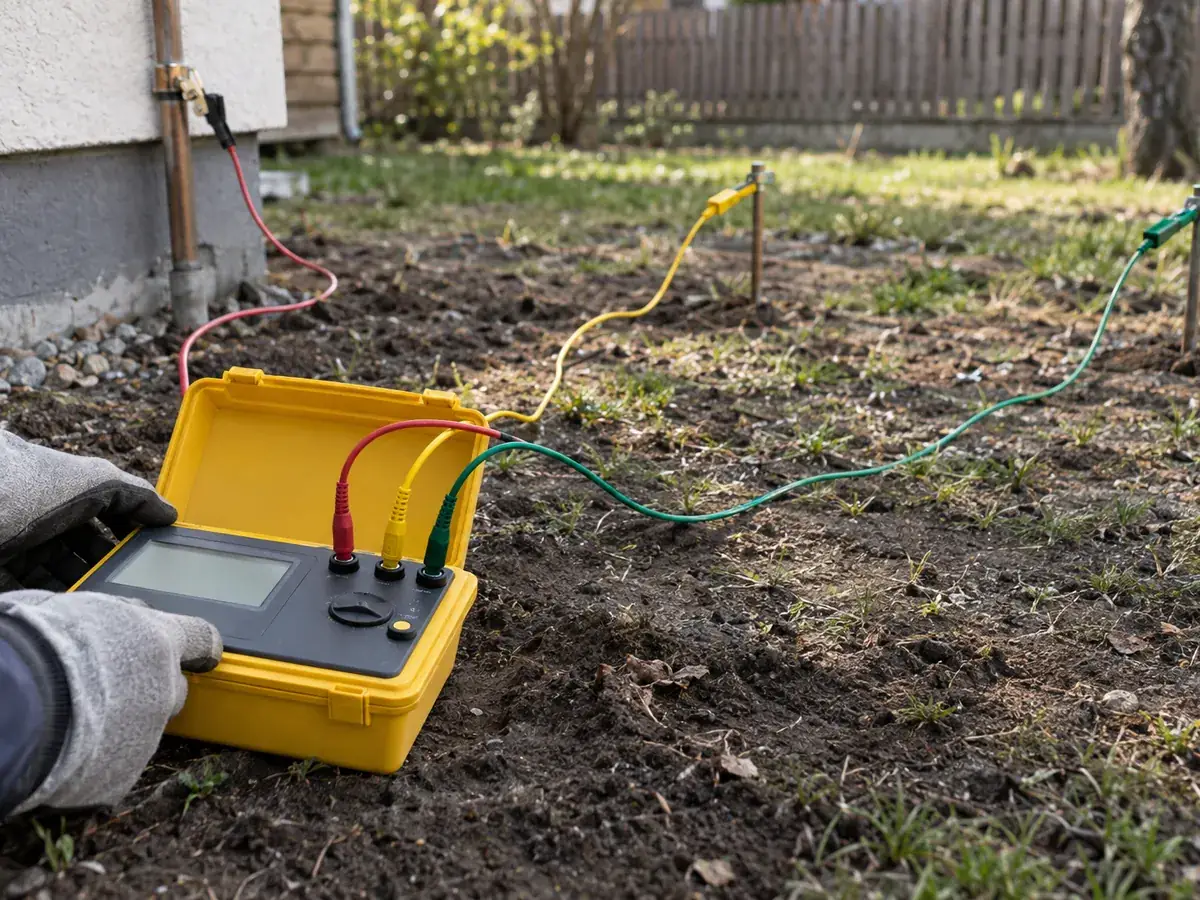

Что измеряем: сопротивление растеканию тока контура. Как: измерителем сопротивления заземления с выносными электродами, которые забиваются в грунт на удалении от контура, — прибор показывает, какое сопротивление встречает ток на пути в землю. Заодно проверяем целостность соединений между контуром, шиной и защитными проводниками.
Нормой для бытовой сети считается значение до 30 Ом, для отдельных случаев — ниже; какое требуется вашему объекту, определяем по грунту и схеме питания. Если контур в норму не укладывается, добавляем электроды и измеряем снова.
- На руки — протокол замера с полученными значениями, датой и схемой контура.
- Замер с протоколом — от 15 000 ₸ за замер; для контура, который делали мы, это последний этап работы.
- Замерить можно и существующее заземление — чтобы понять, рабочее оно или только числится на бумаге.
Материалы для этой работы
Подберём и привезём на объект — или купите отдельно в каталоге.
