Компенсация реактивной мощности: проект и монтаж УКРМ
Установку компенсации подбираем и монтируем в 5 шагов: исходные данные с ввода, суточный график, расчёт ступеней, место установки, монтаж и пусконаладка. Если условия по реактивной мощности заданы в вашем договоре или в технических условиях, считаем по ним. Если нет — считаем по исходным данным с действующего ввода.
Проектируем и монтируем установки компенсации реактивной мощности: конденсаторные УКРМ, регулируемые батареи, фильтрокомпенсирующие устройства. Проектные и монтажные работы ведёт ТОО «STC Intec» по лицензиям на проектирование и на строительно-монтажные работы. Объекты — цеха, склады, торговые центры, жилые комплексы.
- Исходные данные с действующего ввода
- Суточный график нагрузки по сменам
- Ступени регулирования под реальный график
- Установка на вводе, в щите цеха или у двигателя
- Проект и монтаж — по лицензиям ТОО «STC Intec»
Активная и реактивная мощность
Активная мощность делает работу: крутит вал, греет, светит. Реактивная работы не делает — она намагничивает обмотки двигателей и трансформаторов.
Чем больше реактива, тем выше полный ток: греются кабель и трансформатор, падает напряжение в конце линии. Компенсация выдаёт реактивную мощность рядом с потребителем — по питающей линии она уже не ходит.
Что даёт компенсация и на чём это видно
| Что происходит в сети | На чём видно на объекте |
|---|---|
| Снижается полный ток | Меньше нагрев кабеля и автоматов |
| Разгружается трансформатор | Есть запас мощности без замены |
| Меньше просадка в конце линии | Ровнее работают двигатели и освещение |
| Падает загрузка вводного кабеля | Реже нужна вторая линия при расширении |
Величину эффекта считаем по данным с ввода.
Как подбирается и монтируется установка
Сбор исходных данных

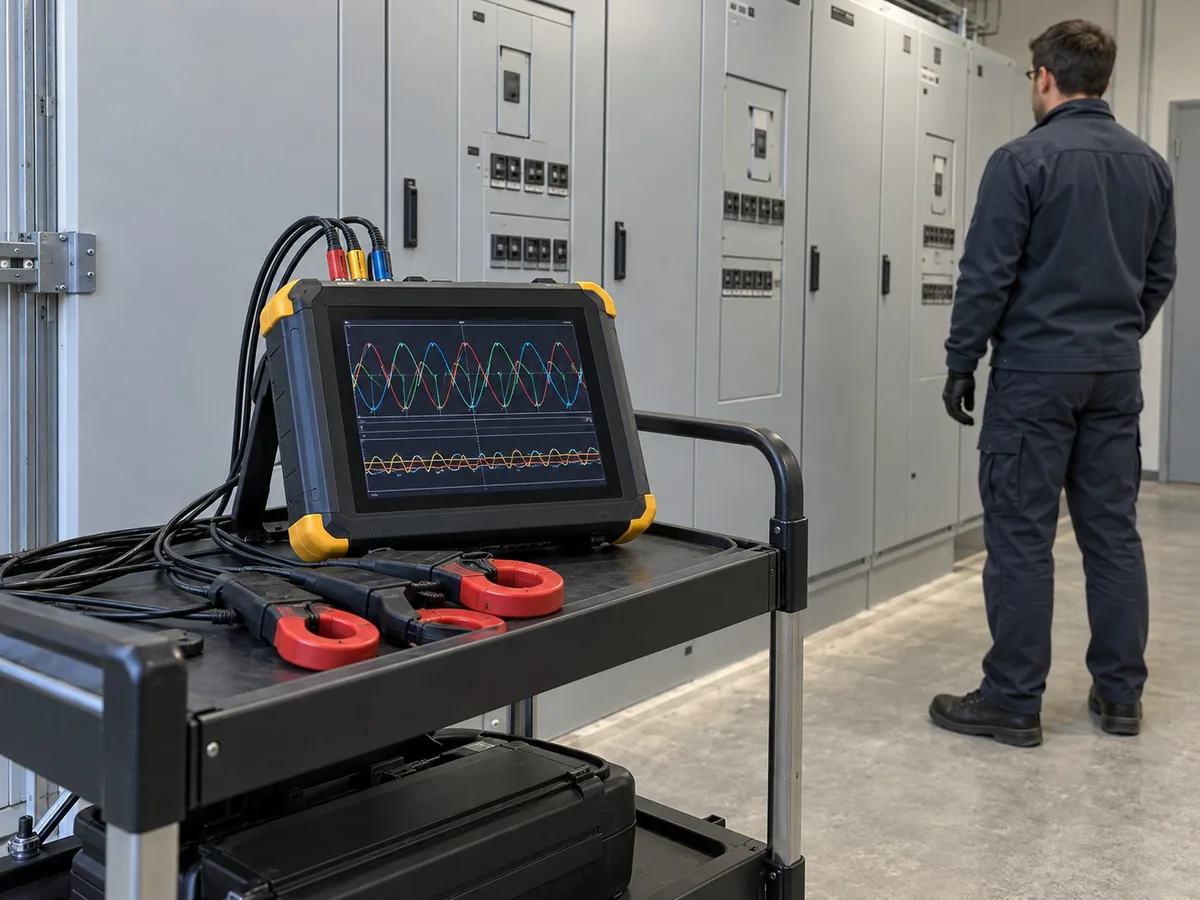

Исходные данные для проекта снимаем на действующем вводе: активная и реактивная мощность, полный ток, коэффициент мощности.
Суточный график нагрузки
Смотрим смены: максимум, ночной провал, пусковые режимы двигателей.
Расчёт ступеней
Считаем требуемую реактивную мощность и делим её на ступени регулирования.
Место установки
Ввод, щит цеха или отдельная батарея у крупного двигателя.
Монтаж и пусконаладка
Работы ведёт ТОО «STC Intec» по лицензиям № 17009653 и № 17009652. После пуска снимаем контрольные показания.
Что вы получаете
Что остаётся у заказчика после каждого из пяти шагов.
Исходные данные с ввода
Активная и реактивная мощность, полный ток, коэффициент мощности — сняты прибором на действующем вводе.
Суточный график нагрузки
По сменам: максимум, ночной провал, пусковые режимы двигателей. Без него установку не подбираем.
Расчёт по объекту
Требуемая реактивная мощность и ступени регулирования; отдаём в течение рабочего дня после снятия данных.
Проект установки
Место — по графику нагрузки, а не по свободному месту в щитовой: ввод, щит цеха или батарея у двигателя.
Смонтированная и запущенная установка
Конденсаторная УКРМ, регулируемая батарея или фильтрокомпенсирующее устройство после монтажа и пусконаладки.
Контрольные показания после пуска
Снимаем после запуска установки — завершение монтажа и пусконаладки.
Полный ток вы оплачиваете железом: кабель, аппараты защиты и трансформатор выбраны под него — часть сечения и часть мощности трансформатора куплена под реактив.
Дальше дороже. Трансформатор загружен реактивом, и под новую линию «мощности нет». Один путь — заявка на увеличение мощности, новые технические условия и новый проект под второй трансформатор: уходит время, запуск участка сдвигается. Другой — компенсация, которая высвобождает мощность уже установленного трансформатора.
Куда ставится установка
Место выбирают по графику нагрузки, а не по свободному месту в щитовой.
Централизованная на вводе
Разгружает трансформатор и вводной кабель; линии внутри цеха остаются нагруженными.
Групповая
Щит цеха или участка: разгружает магистраль до этого щита.
Отдельная у двигателя
Реактив не выходит за пределы самого потребителя.
Фильтрокомпенсирующее устройство
Для сетей с гармониками от преобразователей частоты: обычная батарея там перегружается.
Экономию в процентах и сроки окупаемости не называем: результат зависит от состава нагрузки, режима смен и схемы питания.
Без суточного графика установку не подбираем. Нерегулируемую батарею на объект с переменной нагрузкой не ставим: в недогруз она даёт перекомпенсацию и рост напряжения.
Не проектируем и не монтируем то, чего нет в приложениях к лицензиям ТОО «STC Intec».
Договор, технические условия, сроки
Договор с энергоснабжающей организацией и выданные технические условия читаем до расчёта: если условия по реактивной мощности заданы, считаем по ним.
Технические условия нужны, если работа попадает под одно из пяти оснований — в том числе изменение схемы электроснабжения или увеличение потребляемой мощности. Заявка — в районный энергетический узел АО «Алатау Жарық Компаниясы», лично либо онлайн на azhk.kz с электронной цифровой подписью. За выдачу технических условий оплата не взимается. Срок выдачи — 5 рабочих дней по несложным объектам, 10 по сложным.
Кто выполняет проектные и монтажные работы
Данные проверены в государственном реестре elicense.kz.
ТОО «STC Intec», БИН 071240004807.
| Лицензия | Дата | Вид деятельности | Категория |
|---|---|---|---|
| № 17009653 | 25.05.2017 | Проектная деятельность | II категория |
| № 17009652 | 25.05.2017 | Строительно-монтажные работы | II категория |
Обе выданы Управлением государственного архитектурно-строительного контроля города Алматы.
Обе лицензии действующие и бессрочные. Проверить можно самостоятельно на elicense.kz по номеру или по БИН.
Отзывы клиентов
Отзывы публикуются в 2ГИС — мы не можем их редактировать или удалять
Частые вопросы
Насколько снизится счёт после установки компенсации?
Что такое коэффициент мощности простыми словами?
Можно подобрать батарею по паспорту трансформатора, без замеров?
Где ставить установку — на вводе или у двигателя?
Нужны ли технические условия для установки компенсации?
Что нужно от заказчика, чтобы начать расчёт?
