Проект электроснабжения до 0,4 кВ и до 10 кВ
Разрабатываем рабочий проект электроснабжения до 0,4 кВ и до 10 кВ строго по выданным ТУ — цена по запросу, расчёт индивидуально по объёму. Комплект идёт целиком: от общих данных и расчёта нагрузок до кабельного журнала и спецификации.
Проектируем внутреннее и наружное электроосвещение, электроснабжение до 0,4 кВ и до 10 кВ, внутренние слаботочные системы — телефонизацию и пожарно-охранную сигнализацию — и их наружные сети. Объекты: офис, магазин, склад, цех, жилой комплекс. Проектную часть ведёт ТОО «STC Intec», лицензия № 17009653 от 25.05.2017, II категория.
- Рабочая документация строго по выданным ТУ
- Расчёт нагрузок и токов КЗ
- Кабельный журнал с сечениями линий
- Заземляющее устройство — раздел проекта электроснабжения
- Сопровождаем прохождение экспертизы
Разделы проекта и зачем они на стройке
| Раздел | Что в нём | Зачем на стройке |
|---|---|---|
| Общие данные | Ведомости листов, ссылка на выданные ТУ | Видно, по каким ТУ считали |
| Расчёт нагрузок и токов КЗ | Расчётная мощность по группам, токи КЗ | Сечение ввода и номиналы защиты |
| Однолинейная схема | Щиты, защита, группы, марки кабеля | Главный лист монтажнику и сборщику |
| Планы расположения | Светильники, розетки, щиты, трассы | Точки штробления и отверстия |
| Кабельный журнал | Откуда, куда, марка, сечение, длина | Закуп кабеля и раскрой барабана |
| Спецификация | Тип, номинал, количество по позициям | Основа сметы и заявки поставщику |
| Заземляющее устройство | Контур, заземляющие проводники, главная заземляющая шина | Объём земляных работ |
Проект пишется по техническим условиям
Сетевая компания Алматы — АО «Алатау Жарық Компаниясы». Заявку на ТУ подают в районный энергетический узел лично или онлайн на azhk.kz с электронной цифровой подписью. За выдачу технических условий оплата не взимается: платят за проект, оборудование и монтаж.
ТУ нужны в пяти случаях: подключение новых или реконструируемых электроустановок, увеличение потребляемой мощности, изменение схемы электроснабжения, изменение категории надёжности, уменьшение мощности по согласию потребителя.
Спецификацию собрали на глаз, сечение взяли с запасом по привычке. Кабель уходит на сечение выше нужного, лишние метры остаются на объекте невостребованными. Щитовое берут так же — на номиналы, которые не загрузятся.
Занижённое сечение обходится дороже: штробу пробили, кабель протянули, на пусконаладке линия греется. Переделка — новая штроба, новый кабель, повторная отделка стен. Расчёт нагрузок и токов КЗ закрывает оба случая до закупки.
Как идёт работа над проектом
Исходные данные
Выданные ТУ, планировки, ситуационный план, перечень оборудования с паспортными мощностями.
Расчёт
Расчётная мощность по группам и токи КЗ. Отсюда сечения кабеля и номиналы аппаратов.
Согласование
Однолинейная схема, состав щитов и трассы согласуются до выпуска чертежей.
Выпуск комплекта
Разделы, кабельный журнал и спецификация — монтажникам и сборщику щитов.
Прохождение экспертизы
Документация проходит комплексную вневедомственную экспертизу — её проводит экспертная организация, мы сопровождаем прохождение.
Что вы получаете
Комплект идёт целиком — состав по таблице разделов выше.

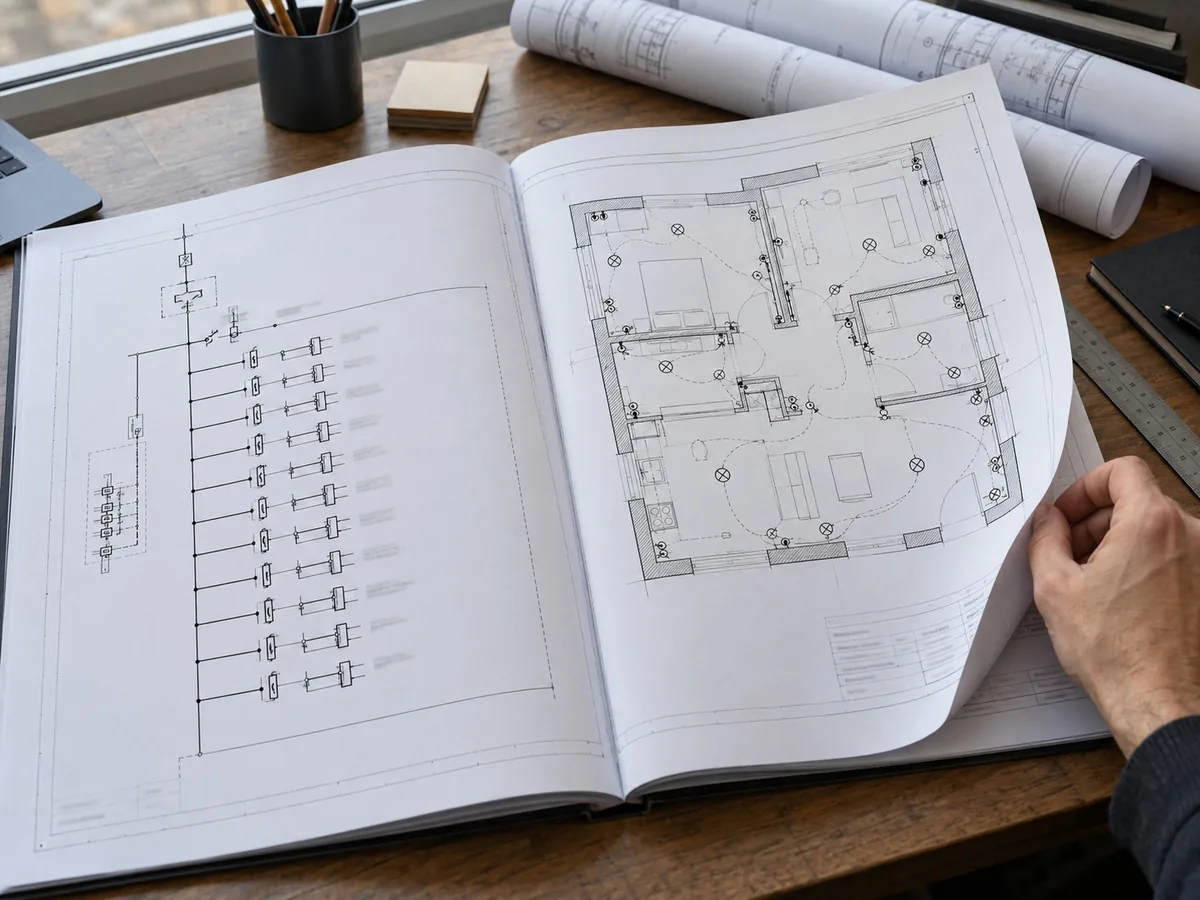

Комплект рабочего проекта
Общие данные, расчёт нагрузок и КЗ, схема, планы, кабельный журнал, спецификация, заземляющее устройство.
Согласованная схема и состав щитов
Однолинейная схема, состав щитов и трассы согласуются до выпуска чертежей — главный лист монтажнику.
Кабельный журнал
Откуда, куда, марка, сечение, длина — под закуп кабеля и раскрой барабана.
Спецификация
Тип, номинал, количество по позициям — основа сметы и заявки поставщику.
Планы расположения
Светильники, розетки, щиты, трассы — точки штробления и отверстия.
Комплект под экспертизу
Документация проходит комплексную вневедомственную экспертизу; проводит её экспертная организация.
Сколько ждать технические условия
| Случай | Срок выдачи ТУ |
|---|---|
| Несложные объекты | 5 рабочих дней |
| Сложные объекты | 10 рабочих дней |
| Перенос сетей | 15 рабочих дней |
| Нетто-потребители до 100 кВт | 3 рабочих дня |
| Нетто-потребители 100–200 кВт | 5 рабочих дней |
Заявку подают в районный энергетический узел лично или онлайн на azhk.kz.
Не проектируем то, чего нет в приложении к лицензии ТОО «STC Intec», и чужой проект под неё не подводим. Выходит за перечень — скажем сразу, а не после договора.
Не проектируем в обход выданных ТУ: расхождение с ними — самая частая причина возврата документации. Комплект уходит на второй круг, сроки подключения сдвигаются, уже выполненные работы вводной части делаются заново, а закупленное под старую схему остаётся лежать.
Кто выполняет проектные и монтажные работы
Данные проверены в государственном реестре elicense.kz.
ТОО «STC Intec», БИН 071240004807.
| Лицензия | Дата | Вид деятельности | Категория |
|---|---|---|---|
| № 17009653 | 25.05.2017 | Проектная деятельность | II категория |
| № 17009652 | 25.05.2017 | Строительно-монтажные работы | II категория |
Обе выданы Управлением государственного архитектурно-строительного контроля города Алматы.
Обе лицензии действующие и бессрочные. Проверить можно самостоятельно на elicense.kz по номеру или по БИН.
Отзывы клиентов
Отзывы публикуются в 2ГИС — мы не можем их редактировать или удалять
Частые вопросы
Сколько стоит проект электроснабжения?
Можно начать проект до получения технических условий?
Сколько ждать сами технические условия?
Какие документы нужны для заявки на ТУ?
Нужна ли экспертиза проекта?
Что будет, если подключиться без проекта?
Смежные направления раздела
Смежные услуги
Монтажные работы по проекту и обслуживание объекта — с ценами на страницах услуг.
