Электрощиты: проектирование, сборка и монтаж
Собираем ВРУ, ГРЩ, распределительные щиты, щиты учёта и шкафы АВР по однолинейной схеме на напряжение до 0,4 кВ; комплект документов на щит — 6 разделов. В комплект на щит входят однолинейная схема, спецификация комплектующих, компоновка, схема маркировки, протокол проверки и паспорт щита.
Работаем со щитовым оборудованием объектов юридических лиц: жилые комплексы, цеха, склады, торговые центры. ВРУ и ГРЩ на вводе, этажные и цеховые распределительные щиты, щиты учёта, щиты автоматики, шкафы АВР. Сборка идёт по схеме, согласованной до закупки комплектующих. Проектные и монтажные работы ведёт ТОО «STC Intec» по лицензиям на проектирование и строительно-монтажные работы.
- Однолинейная схема до закупки комплектующих
- ВРУ, ГРЩ, этажные щиты, щиты учёта, АВР
- Пусконаладка: защита, сигнализация, учёт
- Паспорт щита и протокол проверки
Однолинейная схема, а не «по месту»
Однолинейная схема — чертёж, где установка показана одной линией: ввод, вводной аппарат, сборные шины, каждая отходящая линия с её защитой, сечением кабеля и нагрузкой. По ней видно, что отключится при повреждении линии.
У щита, собранного «по месту», чертежа нет: аппараты подобраны по номиналу, который был под рукой, резерв не заложен. Разница вскрывается при первом повреждении: гаснет этаж, а причину ищут перебором.
Тип щита, место, решаемая задача
| Тип щита | Где стоит | Что решается |
|---|---|---|
| ВРУ | Ввод в здание | Приём питания, вводной аппарат, секции |
| ГРЩ | Электрощитовая | Распределение по этажным щитам, учёт |
| Распределительный щит | Этаж, цех, склад | Розетки, освещение, оборудование участка |
| Щит учёта | Граница балансовой принадлежности | Приборы учёта, пломбировка, точка расчёта |
| Щит автоматики | У технологического оборудования | Насосы, вентиляция, сигнализация |
| Шкаф АВР | Между двумя источниками | Перевод нагрузки на резерв |
От исходных данных до пусконаладки и паспорта щита
Исходные данные
Выданные технические условия АО «Алатау Жарық Компаниясы», планировки и перечень нагрузок.
Схема и спецификация
Расчётные токи, согласование аппаратов защиты, резерв по свободным модулям, корпус под запас.
Сборка и монтаж

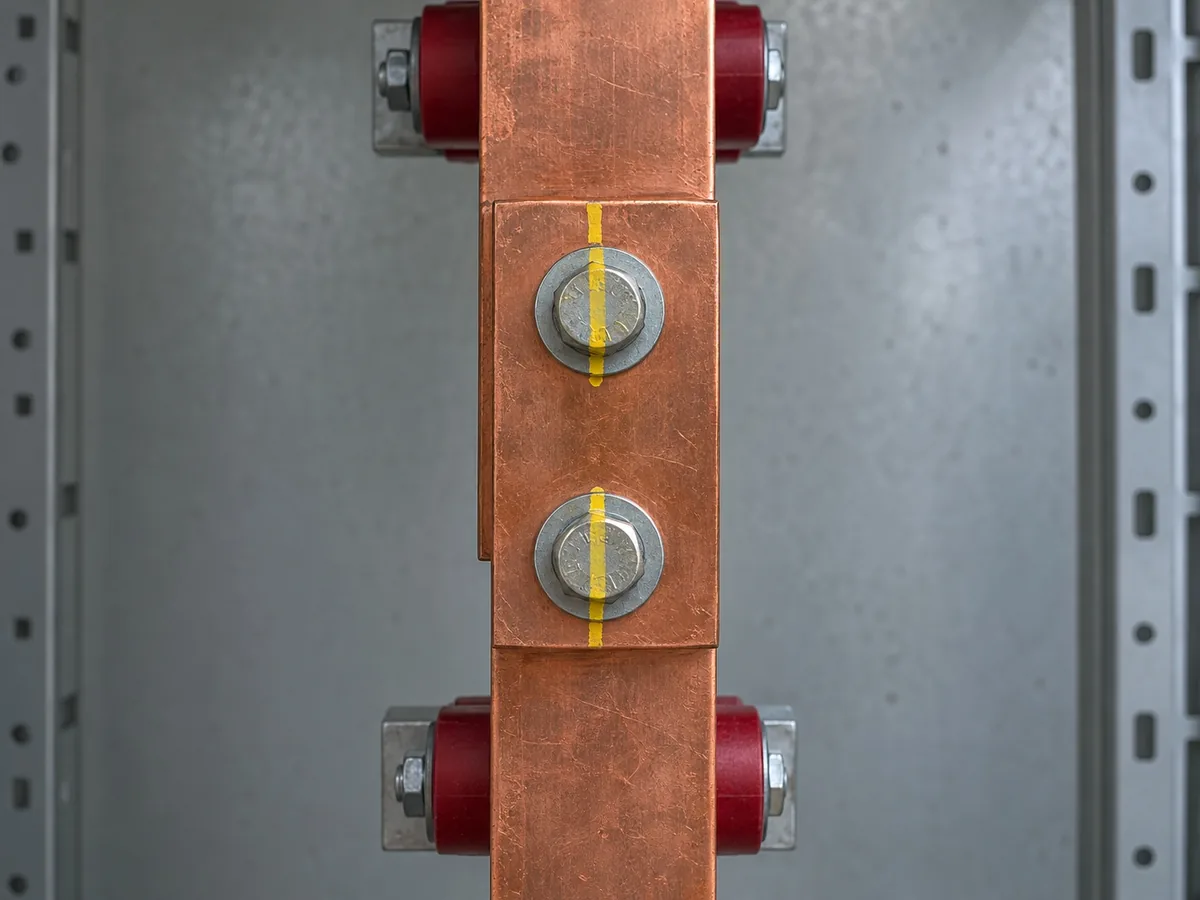

Ошиновка, вторичные цепи, маркировка линий, установка на объекте, подключение отходящих линий.
Пусконаладка и документы
Защита, сигнализация, приборы учёта: проверяем каждую цепь по схеме, оформляем протокол и паспорт.
Что вы получаете
Щит после пусконаладки и комплект документов на него — 6 разделов.

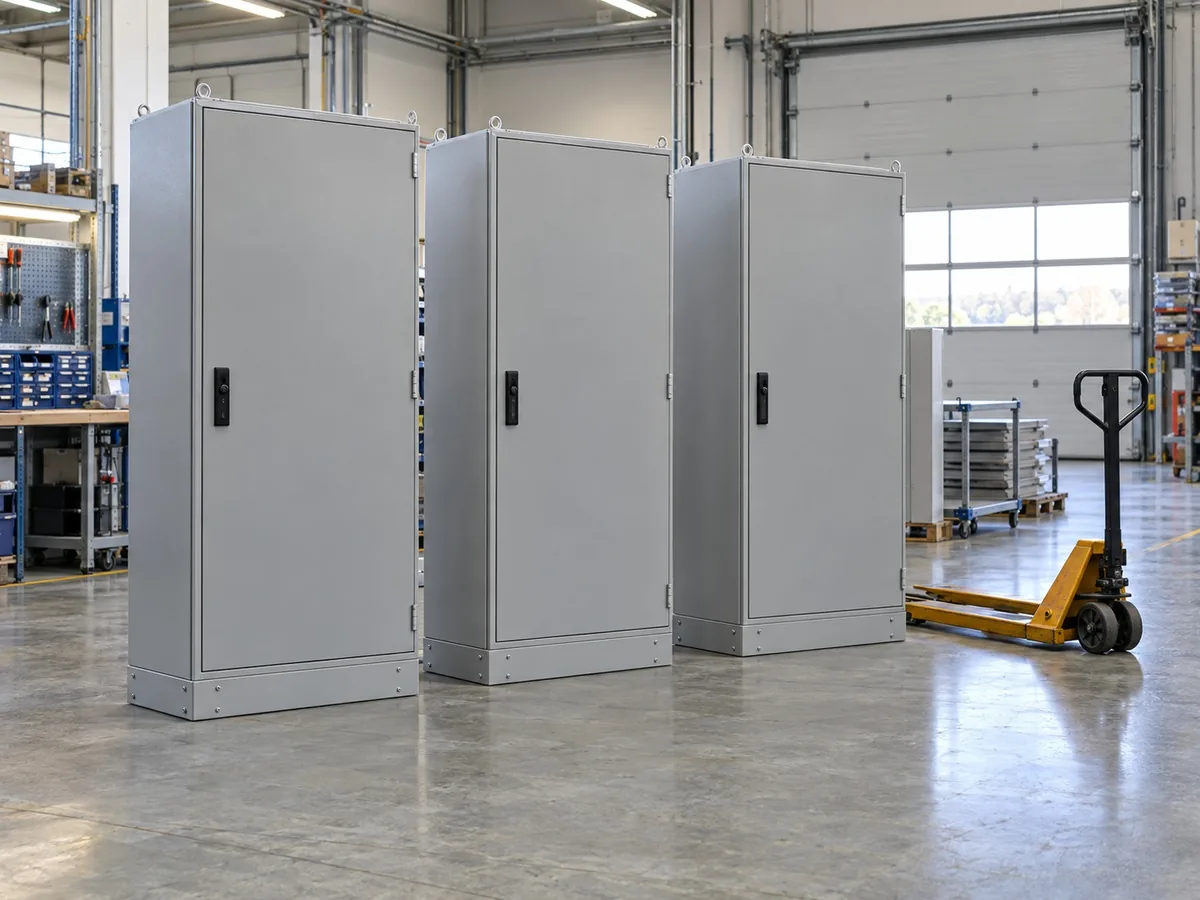

Смонтированный и проверенный щит
Установлен на объекте, отходящие линии подключены; защита, сигнализация и приборы учёта проверены по схеме.
Однолинейная схема
Ввод, вводной аппарат, защиты, отходящие линии, сечения и нагрузки; согласована до закупки комплектующих.
Спецификация комплектующих
Производитель, тип, номинал, отключающая способность.
Компоновка щита
Ряды, резерв по свободным модулям, ввод кабелей.
Схема маркировки
Каждая линия обозначена одинаково на аппарате, клемме и кабеле.
Протокол проверки
Каждая цепь проверена по схеме: затяжка соединений, работа защит и сигнализации.
Паспорт щита
Данные корпуса, состав по спецификации, дата сборки, ответственный. Нужен при приёмке, замене и расширении.
Щит без схемы заполняется под ноль: свободных модулей нет, вводной аппарат подобран впритык. Появится станок или холодильная установка, и ставить линию некуда. Цикл делается заново: схема, корпус, аппараты, сборка, монтаж, пусконаладка, а запуск оборудования сдвигается на срок этих работ. Старый щит остаётся на стене.
Экономия на вводном аппарате возвращается тем, что стоит за ним: подобранный только по номинальному току, при коротком замыкании он разрушается сам, под замену идут сборные шины, отходящие аппараты, корпус, часто вводной кабель. Щит на это время выводится из работы.
Не собираем щит без однолинейной схемы. Не ставим комплектующие заказчика без документов производителя: подтвердить номинал и отключающую способность нечем, а протокол подписываем мы. Не берёмся за работы, которых нет в приложениях к лицензиям ТОО «STC Intec».
Заказчику нельзя подавать напряжение до акта о подключении: самовольное подключение заканчивается отключением и ответственностью потребителя. Нельзя менять аппараты на «такие же по амперам» без сверки со спецификацией.
Кто выполняет проектные и монтажные работы
Данные проверены в государственном реестре elicense.kz.
ТОО «STC Intec», БИН 071240004807.
| Лицензия | Дата | Вид деятельности | Категория |
|---|---|---|---|
| № 17009653 | 25.05.2017 | Проектная деятельность | II категория |
| № 17009652 | 25.05.2017 | Строительно-монтажные работы | II категория |
Обе выданы Управлением государственного архитектурно-строительного контроля города Алматы.
Обе лицензии действующие и бессрочные. Проверить можно самостоятельно на elicense.kz по номеру или по БИН.
Отзывы клиентов
Отзывы публикуются в 2ГИС — мы не можем их редактировать или удалять
Частые вопросы
Можно ли собрать щит без схемы, просто по числу автоматов?
Что входит в паспорт щита и зачем он нужен?
Поставите ли вы в щит комплектующие, которые мы купили сами?
Чем шкаф АВР отличается от ручного переключения на второй ввод?
Нужно ли согласовывать щит учёта с сетевой компанией?
Кто выполняет проектирование и монтаж и по каким документам?
