Дифавтомат на каждую линию: норма?
Схема «дифавтомат на каждую линию» звучит заманчиво: каждая группа получает и защиту от сверхтоков, и защиту от утечки, а при аварии обесточивается только она одна. Но такой подход дороже и занимает больше места в щите, а иногда просто избыточен. Разберём, когда индивидуальный дифавтомат на каждую группу оправдан, где достаточно одного общего УЗО на несколько линий, как подобрать номинал под сечение кабеля и как выстроить селективность, чтобы при утечке гас не весь дом, а только повреждённая линия.
Что делает дифавтомат и в чём идея «на каждую линию»
Дифавтомат объединяет в одном корпусе автоматический выключатель и УЗО. Он защищает линию от перегрузки и короткого замыкания тепловым и электромагнитным расцепителями и одновременно следит за током утечки на землю. Как только утечка превышает уставку — например, 30 мА — аппарат отключает линию за доли секунды. По сути это готовый комплект защиты на одну группу в корпусе шириной около двух модулей.
Идея «дифавтомат на каждую линию» — дать каждой группе собственный такой аппарат. Тогда любая линия защищена по всем фронтам, а срабатывание одной группы не затрагивает соседние. Противоположный подход — поставить один общий УЗО на несколько групповых автоматов: дешевле и компактнее, но при утечке отключатся сразу все линии под этим УЗО.
Плюсы схемы «дифавтомат на каждую группу»
- Локализация аварии: утечка или пробой в одной группе гасят только её, остальной дом остаётся под напряжением — холодильник и роутер продолжают работать.
- Простая диагностика: сразу видно, на какой линии проблема, не нужно поочерёдно отключать группы под общим УЗО, чтобы найти виновную.
- Гибкость по уставкам и типам: на влажную зону ставят 10 мА тип A, на розетки — 30 мА тип A, на свет — обычный автомат, каждый под свою задачу.
- Меньше ложных отключений от суммарного фона утечки: у каждой линии есть небольшой естественный ток утечки, а под общим УЗО эти токи складываются и вместе могут перешагнуть уставку.
Минусы и когда достаточно общего УЗО
Главный минус — цена и место. Дифавтомат дороже одиночного автомата, и на каждую группу нужен отдельный аппарат шириной около двух модулей. В щите на десять-двенадцать групп такая защита займёт вдвое больше места, чем схема с одним общим УЗО и рядом автоматов. Для небольшой квартиры это ощутимо и по бюджету, и по размеру бокса.
Поэтому на практике часто применяют смешанную схему. Ответственные и влажные линии — ванная, кухня, бойлер, стиральная машина, розетки на улице — получают собственный дифавтомат или отдельное УЗО на 30 мА (у самой воды — 10 мА). А несколько спокойных групп освещения и розеток в сухих комнатах объединяют под одним общим УЗО. Так деньги и место тратятся там, где риск и неудобство от общего отключения выше.
Как подобрать номинал под каждую линию
Номинал дифавтомата по току выбирают так же, как у обычного автомата — под сечение кабеля линии, а не под мощность нагрузки с запасом. Аппарат защищает провод: он должен сработать раньше, чем кабель перегреется. Ориентир по мощности при напряжении 220 В: автомат на 10 А держит примерно 2,2 кВт, на 16 А — около 3,5 кВт (220 В × 16 А ≈ 3520 Вт), на 25 А — порядка 5,5 кВт. Если техника мощнее, нужен не более мощный автомат на тот же тонкий провод, а более толстое сечение и согласованный с ним номинал.
- Освещение: медный кабель 1,5 мм², номинал 10 А; уставка — обычный автомат или, по желанию, 30 мА.
- Розетки жилых комнат: кабель 2,5 мм², номинал 16 А, уставка 30 мА, тип A.
- Кухня, стиральная и посудомоечная машины: кабель 2,5 мм², 16 А, 30 мА, тип A — техника с электроникой даёт пульсирующие утечки.
- Бойлер и варочная поверхность: кабель 4–6 мм², номинал 25–32 А, уставка 30 мА, тип A.
- Ванная и розетки прямо у воды: кабель 2,5 мм², 16 А, уставка 10 мА, тип A — повышенная защита человека.
Селективность: чтобы гасла одна линия, а не весь дом
Даже когда на каждой линии стоит свой дифавтомат на 30 мА, остаётся вопрос вводной защиты. Если на вводе поставить ещё одно УЗО на те же 30 мА, оно может отключиться одновременно с групповым — и погаснет весь дом. Чтобы этого не происходило, на ввод ставят противопожарное устройство с уставкой 100–300 мА, желательно селективного типа S с небольшой выдержкой времени. Тогда при утечке первым срабатывает групповой аппарат на 30 мА, а вводной остаётся включённым.

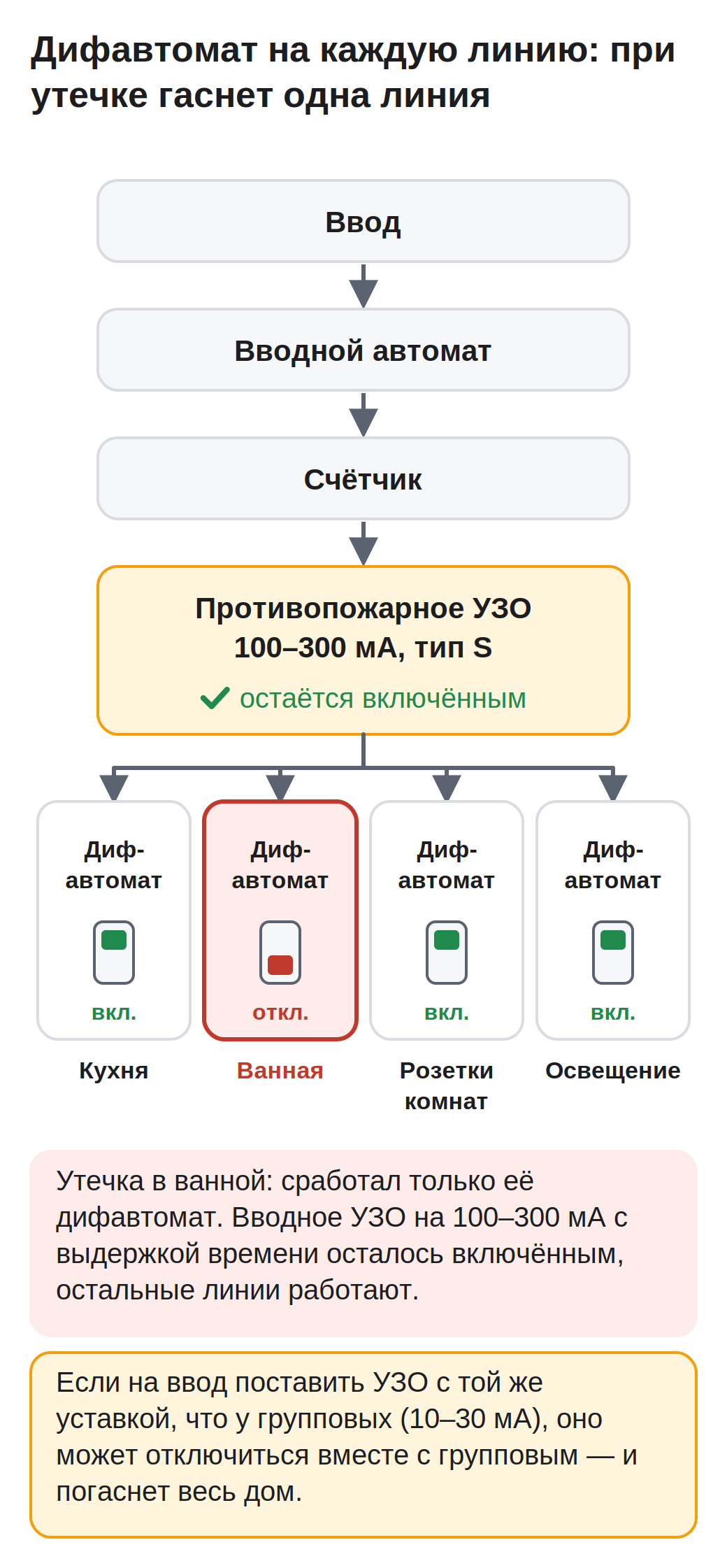

Порядок в щите обычно такой: вводной автомат, счётчик, затем противопожарное УЗО или дифавтомат типа S на 100–300 мА, а после него — групповые линии со своими дифавтоматами на 30 мА. Такая иерархия и обеспечивает селективность: чем ближе к нагрузке, тем чувствительнее и быстрее защита.
Что выбрать под конкретную задачу
- Влажные и уличные линии — ванная, бойлер, розетки на балконе и во дворе: индивидуальный дифавтомат или отдельное УЗО на 30 мА, тип A (у самой воды — 10 мА); общий УЗО здесь нежелателен.
- Кухня с мощной техникой: своя линия и свой аппарат, чтобы срабатывание не гасило холодильник в соседней группе.
- Розетки и свет в сухих жилых комнатах: можно объединить две-три группы под одним общим УЗО на 30 мА ради экономии места.
- Освещение: часто хватает обычного автомата; отдельная защита от утечки — по проекту или желанию.
- Тесный щит и ограниченный бюджет: смешанная схема — дифавтоматы на ответственные линии, общий УЗО на остальные.
Почему такой щит стоит доверить электрику
Ошибка в этой арифметике оставляет линию без защиты или, наоборот, приводит к постоянным ложным отключениям. Согласование сечений, номиналов, уставок и селективности — это расчёт, а не подбор на глаз. Работы в щите ведут при снятом напряжении и с допуском до 1000 В, поэтому такой щит разумнее не проектировать и не собирать самому, а вызвать электрика в Алматы — он рассчитает схему и соберёт щит. После монтажа стоит проверить каждый дифавтомат кнопкой «Тест»: при её нажатии линия должна мгновенно обесточиться — иначе защита от утечки не работает.
