УЗО или дифавтомат: что выбрать
При сборке щита почти всегда встаёт вопрос: поставить связку «автомат плюс УЗО» или один компактный дифавтомат. Оба варианта защищают человека от удара током и линию от пожара при утечке, но устроены и ведут себя по-разному. Ниже разберём физику работы каждого устройства, что означают уставки 10, 30, 100 и 300 мА, как согласовать номиналы с автоматом и что практично ставить на ввод, на розеточные группы и во влажные зоны — ванную, кухню, линию бойлера.
Что делает УЗО и от чего оно НЕ защищает
УЗО — устройство защитного отключения. Внутри него ток фазы и ток нуля проходят через общий трансформатор. Пока вся электроэнергия возвращается обратно по нулю, сумма токов равна нулю и устройство молчит. Как только часть тока «утекает» мимо — через повреждённую изоляцию, через корпус прибора или через тело человека, коснувшегося фазы, — баланс нарушается, и УЗО обесточивает линию за доли секунды.
Ключевой момент: УЗО реагирует ТОЛЬКО на ток утечки. Оно не видит перегрузку, когда в розетку включили слишком много приборов, и не видит короткое замыкание. Поэтому УЗО никогда не ставят в одиночку — перед ним или в той же группе обязательно должен стоять автоматический выключатель, который защитит от сверхтоков и заодно от перегрева самого УЗО. Связка «автомат плюс УЗО» — это два аппарата, каждый со своей задачей.
Дифавтомат: два в одном
Дифференциальный автомат (дифавтомат) объединяет в одном корпусе функции автоматического выключателя и УЗО. Он одновременно следит и за током утечки, и за перегрузкой с коротким замыканием. По защите линия получается полной, а места в щите такой аппарат занимает меньше, чем отдельные автомат и УЗО.
Минус совмещённого решения — при срабатывании не всегда очевидно, что именно произошло: утечка на землю или перегрузка по току. Часть современных дифавтоматов имеет флажок-индикатор причины, но это есть не у всех моделей. Ещё один нюанс: если аппарат выйдет из строя, менять придётся весь блок целиком, тогда как в связке можно заменить только автомат или только УЗО.
Уставки утечки: 10, 30, 100 и 300 мА
Уставка — это ток утечки, при котором устройство срабатывает. Для защиты человека критично значение до 30 мА: именно такой ток считается порогом, ниже которого прикосновение к фазе с большой вероятностью не приведёт к тяжёлому поражению. Уставки 100 и 300 мА человека уже не защищают — это противопожарные значения, они отсекают ток утечки, способный вызвать нагрев и возгорание изоляции.
| Уставка | Задача | Где применяют |
|---|---|---|
| 10 мА | Повышенная защита человека | Особо влажные и особо опасные зоны — ванная у воды, сауна, отдельные ответственные розетки |
| 30 мА | Защита человека от поражения | Розеточные группы, кухня, стиральная и посудомоечная машины, бойлер, влажные помещения |
| 100 мА | Противопожарная | Групповые линии в распределительных щитах, где защита человека обеспечена ниже по цепи |
| 300 мА | Противопожарная на вводе | Вводной аппарат, чаще селективного типа S с задержкой срабатывания |
Тип A или AC — тоже важно
Кроме уставки у УЗО и дифавтоматов есть тип по форме тока утечки. Тип AC реагирует только на переменный синусоидальный ток утечки. Тип A дополнительно ловит пульсирующий постоянный ток, который возникает в приборах с импульсными блоками питания и электроникой — стиральные машины, посудомойки, варочные панели, зарядные устройства. Для линий с современной бытовой техникой практичнее тип A: он срабатывает в ситуациях, которые тип AC может пропустить.

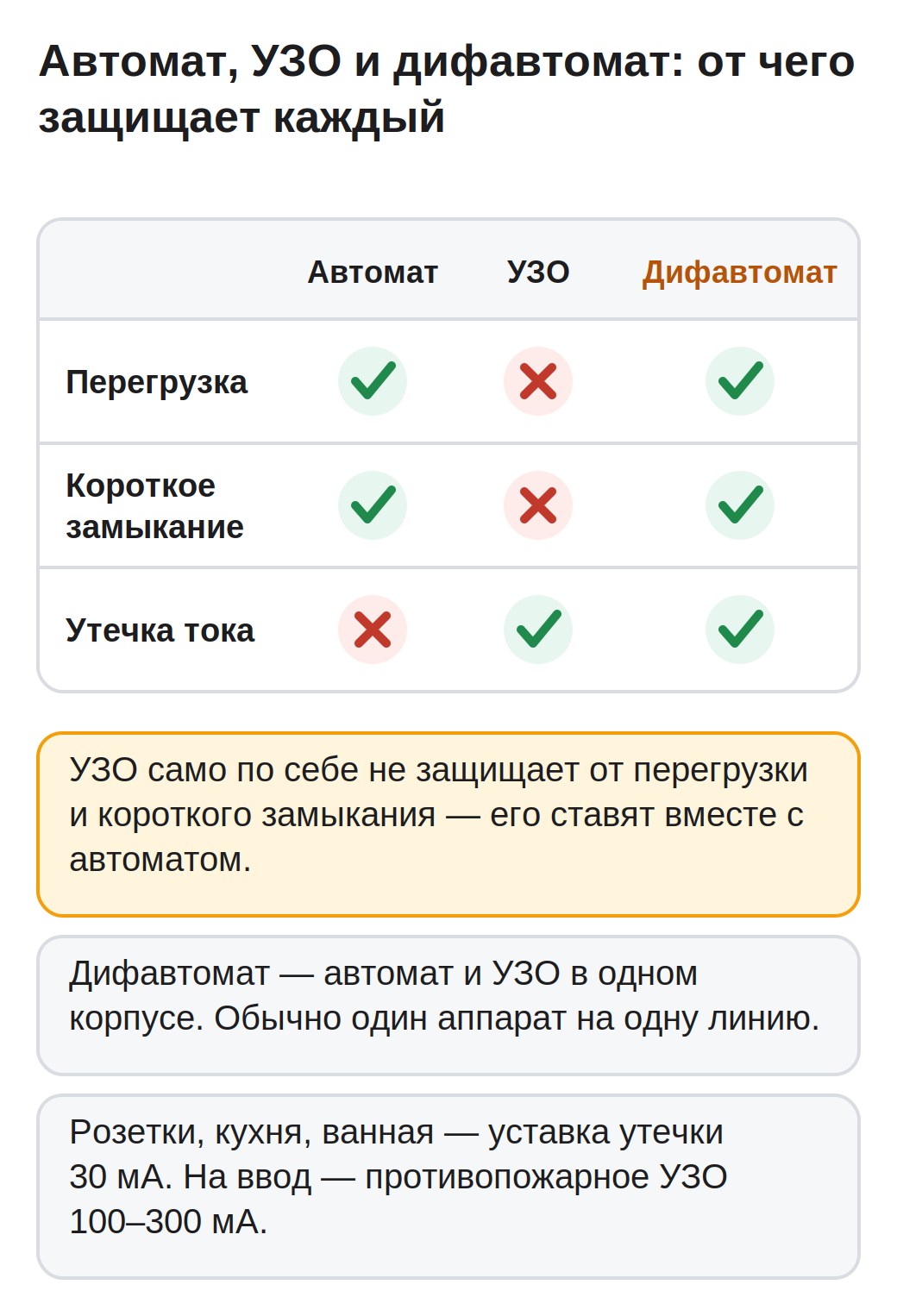

Сравнение: УЗО, дифавтомат и автомат плюс УЗО
| Параметр | УЗО | Дифавтомат | Автомат + УЗО |
|---|---|---|---|
| Защита от тока утечки | Есть | Есть | Есть |
| Защита от перегрузки и КЗ | Нет — нужен отдельный автомат | Есть | Есть (за счёт автомата) |
| Ширина в щите | 2 модуля | 2 модуля | 3–4 модуля |
| Видно причину срабатывания | Да, УЗО = только утечка | Не всегда | Да |
| Замена части | Меняется целиком | Меняется целиком | Автомат и УЗО меняются по отдельности |
| Сколько групп под защитой | Часто одно УЗО на несколько групп | Обычно один аппарат на одну группу | Одно УЗО на группу автоматов |
Как согласовать номинал тока с автоматом
У УЗО и дифавтомата, кроме уставки утечки, есть номинальный рабочий ток в амперах. Для УЗО действует правило: его номинал должен быть не меньше номинала защищающего автомата, а на практике его берут на ступень выше. Например, при автомате 16 А ставят УЗО на 25 А, при автомате 25 А — УЗО на 32 А. Так контакты УЗО заведомо не перегреются раньше, чем автомат отработает перегрузку.
У дифавтомата этот вопрос снят: номинал теплового и электромагнитного расцепителя выбирается сразу под сечение кабеля линии, как у обычного автомата — 10 А на освещение, 16 А на розетки, 25 А и выше на мощную технику.
Селективность и место в щите
Селективность нужна, чтобы при утечке отключалась только повреждённая группа, а не весь дом. На вводе ставят УЗО или дифавтомат селективного типа S: он срабатывает с небольшой выдержкой времени и уставкой 100–300 мА. Групповые устройства на 30 мА мгновенного действия успевают отключиться раньше — так проблема локализуется в одной линии.
По схеме щита порядок такой: сначала вводной автомат, затем счётчик, затем противопожарное УЗО или дифавтомат типа S, а уже после него расходятся групповые линии со своими автоматами и УЗО или дифавтоматами на 30 мА. Сборка щита с правильной селективностью и согласованными номиналами — работа, где ошибка оставляет линию без защиты; такие вещи разумнее доверить электрику в Алматы, а после монтажа обязательно проверить работу каждого УЗО кнопкой «Тест».
Что ставить в конкретных случаях
- Ввод в квартиру или дом: противопожарное УЗО либо дифавтомат типа S на 100–300 мА, с задержкой для селективности.
- Ванная, душевая, линия бойлера: дифавтомат или УЗО на 30 мА типа A; для особо влажных точек у воды — 10 мА.
- Кухня, стиральная и посудомоечная машины: 30 мА, тип A — техника с электроникой даёт пульсирующие утечки.
- Розеточные группы комнат: 30 мА; одно УЗО можно поставить на две-три однотипные группы, но при срабатывании обесточатся все они сразу.
- Освещение: часто достаточно обычного автомата, отдельное УЗО на свет ставят по желанию или требованию проекта.
- Где мало места в щите и нужна одна группа: удобнее дифавтомат; где важна ремонтопригодность и диагностика — связка автомат плюс УЗО.
