Зарядка электромобиля дома
Электромобиль удобно заряжать дома в спокойном режиме, но бытовая розетка на кухне для этого не рассчитана. Ток заряда идёт часами почти на пределе линии, и слабая проводка успевает перегреться. Разберём режимы зарядки, требования к отдельной линии, выбор автомата, УЗО и заземления, а также согласование мощности с энергоснабжающей организацией в Алматы — чтобы установка была безопасной, а не «времянкой».
Режимы зарядки: от розетки до Wallbox
Дома электромобиль заряжают двумя основными способами. Первый — от обычной бытовой розетки 220 В через штатный портативный кабель с блоком управления (так называемый режим 2). Мощность здесь — около 2,3 кВт, а ток заряда блок обычно ограничивает до 10 А, чтобы не перегружать домашнюю сеть. Это медленно: полный заряд большой батареи может занять целые сутки.
Второй способ — стационарная зарядная станция Wallbox (режим 3). Она подключается к отдельной линии и выдаёт стабильный ток без просадок. Однофазный Wallbox даёт 3,5 или 7,4 кВт (16 или 32 А), трёхфазный — 11 или 22 кВт. Такая станция сама «общается» с автомобилем, контролирует ток, температуру и наличие заземления, поэтому заряжать через неё безопаснее и быстрее, чем через розетку.
Выбор мощности зависит не только от желания зарядить быстрее, но и от того, какую мощность выделили на дом или квартиру, и сколько фаз заведено. Ставить 22 кВт при однофазном вводе бессмысленно — станция всё равно будет работать на одной фазе.
Почему нельзя долго заряжать от бытовой розетки
Обычная розетка и линия к ней проектировались под кратковременные бытовые нагрузки: чайник, пылесос, зарядку телефона. Зарядка автомобиля — это длительная нагрузка, близкая к максимальной, на протяжении многих часов. Даже ток 10–12 А, который для розетки формально допустим, при постоянной работе нагревает контакты, клеммы и сам кабель.
Слабое место — не столько провод, сколько соединения: подгоревшие контакты в розетке, скрутки в распаячной коробке, алюминиевая проводка старых домов. Именно там выделяется тепло, плавится пластик и начинается возгорание. Дешёвые розетки без надёжного зажима для такой работы не годятся в принципе.
Поэтому портативную зарядку от розетки рассматривают как временное или редкое решение и обязательно на исправной медной линии с заземлением. Для регулярной зарядки правильнее вести отдельную линию и ставить Wallbox.
Мощность, фазность и примерное время зарядки
Ориентировочное время зависит от ёмкости батареи. В таблице — расчёт для условной батареи 54 кВт·ч при заряде примерно от 10 до 90 %. Реальные цифры отличаются: автомобиль сам ограничивает бортовое зарядное устройство, и многие модели не принимают больше 7,4 или 11 кВт на переменном токе.
| Способ | Ток / фазность | Мощность | Время (~54 кВт·ч) |
|---|---|---|---|
| Бытовая розетка | 10 А, 1 фаза | ~2,3 кВт | ~22–24 ч |
| Розетка усиленная | 16 А, 1 фаза | ~3,5 кВт | ~15 ч |
| Wallbox | 32 А, 1 фаза | ~7,4 кВт | ~7–8 ч |
| Wallbox | 16 А, 3 фазы | ~11 кВт | ~5 ч |
| Wallbox | 32 А, 3 фазы | ~22 кВт | ~2,5 ч |

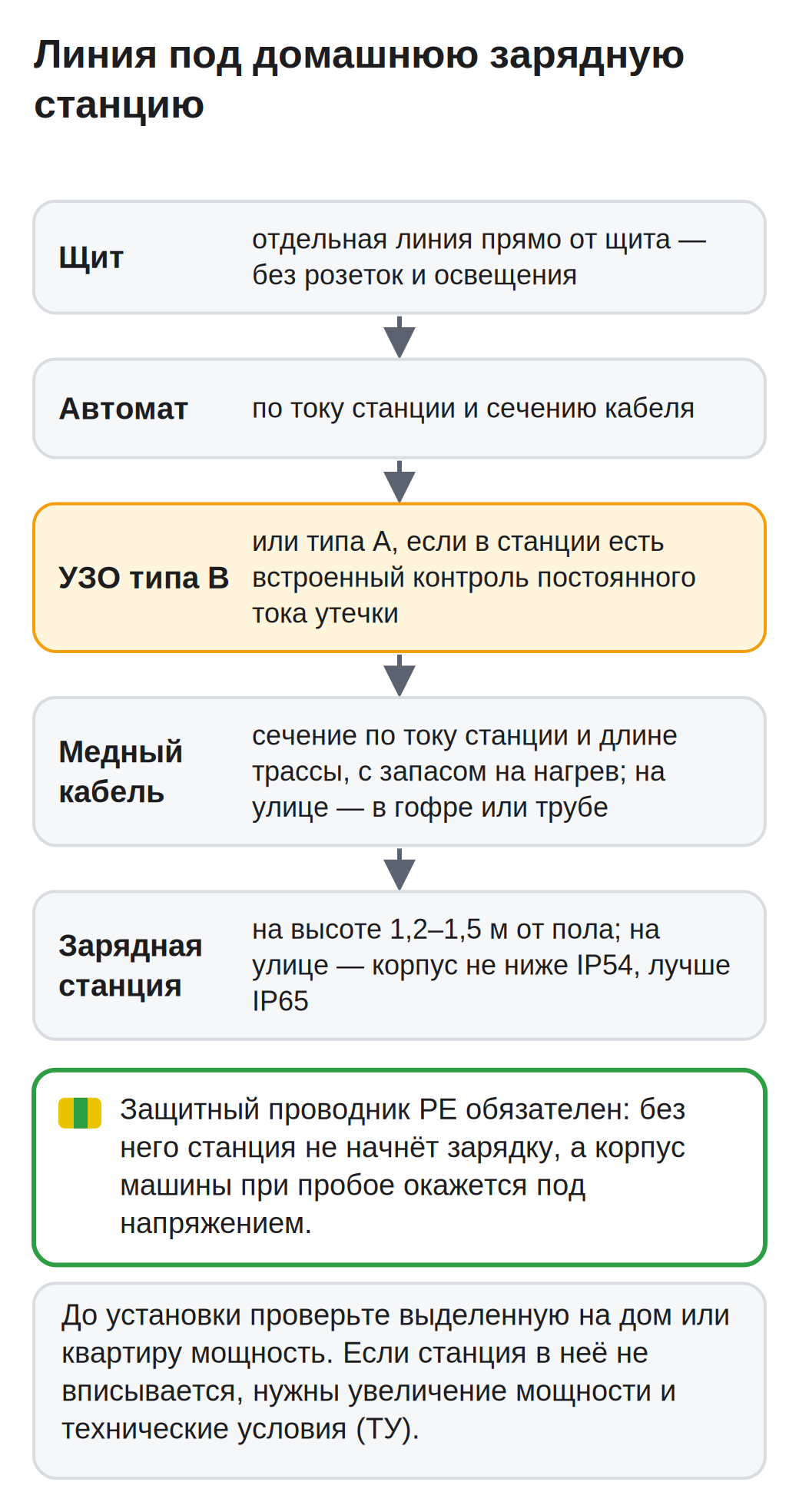

Требования к линии: сечение, автомат, УЗО, заземление
Зарядная станция подключается отдельной линией прямо от щита, без совместного использования с розетками и освещением. Сечение кабеля подбирают под ток станции и длину трассы, с запасом на нагрев при длительной работе. Ниже — базовые ориентиры для медного кабеля.
- Wallbox 7,4 кВт (32 А, 1 фаза): медь сечением от 6 мм², отдельный автомат на 40 А.
- Wallbox 11 кВт (16 А, 3 фазы): кабель 5×2,5–4 мм², трёхполюсный автомат на 20–25 А.
- Wallbox 22 кВт (32 А, 3 фазы): кабель 5×6 мм², автомат на 40 А.
- Обязательно защитное заземление (провод PE) — без него станция не начнёт зарядку и корпус авто останется под потенциалом при пробое.
- УЗО типа A недостаточно: многие станции требуют защиту от постоянного тока утечки. Ставят УЗО типа B либо станцию со встроенным модулем контроля постоянной составляющей (тогда допустимо УЗО типа A).
Где ставить и как защитить от влаги
Идеальное место — закрытый гараж или крытый паркинг: там станция защищена от осадков и перепадов температуры, а трасса кабеля короткая. Высота установки обычно 1,2–1,5 м от пола, чтобы разъём был удобен и не собирал грязь.
Если станция стоит во дворе или на открытой стоянке, к ней предъявляют повышенные требования по влагозащите — корпус со степенью защиты не ниже IP54, оптимально IP65, влагозащищённый ввод кабеля и монтаж на негорючем основании. Кабель на улице ведут в гофре или трубе, вводы герметизируют.
Розетки и клеммы уличного исполнения не любят конденсата, поэтому важно продумать отвод воды и не размещать станцию в месте, где скапливается снег или стекает вода с крыши.
Согласование мощности в Алматы (технические условия)
Домашняя зарядка — это заметная дополнительная нагрузка. Если на квартиру или дом выделено, к примеру, 5 кВт, то Wallbox на 7 кВт в эту величину не впишется: при одновременной работе с бытовой техникой будет выбивать вводной автомат, а постоянная работа на пределе — это перегрев ввода.
Поэтому перед установкой мощной станции разумно уточнить выделенную мощность и, при необходимости, обратиться в энергоснабжающую организацию за увеличением мощности и техническими условиями (ТУ). В ТУ укажут допустимую нагрузку, точку подключения и требования к учёту. Для частного дома с трёхфазным вводом это обычно решаемо, для квартиры в многоэтажке возможности ограничены общедомовыми сетями.
Грамотный проект линии и щита под зарядную станцию помогает пройти согласование и заложить нагрузку так, чтобы ввод, счётчик и общий автомат её выдерживали.
Безопасность и когда звать электрика
Подключение зарядной станции — это работа с отдельной силовой линией, автоматом, УЗО и заземлением. Ошибка в сечении кабеля, отсутствие правильного УЗО или «занулённое» вместо заземления соединение превращают удобную зарядку в источник пожара и поражения током.
Самостоятельно можно оценить обстановку: узнать выделенную мощность, число фаз, состояние проводки и место под станцию. А вот прокладку линии, сборку защиты в щите и подключение самой станции по нормам ПУЭ безопаснее доверить электрику в Алматы — с проверкой заземления и проектным расчётом нагрузки.
