Как заменить выключатель света

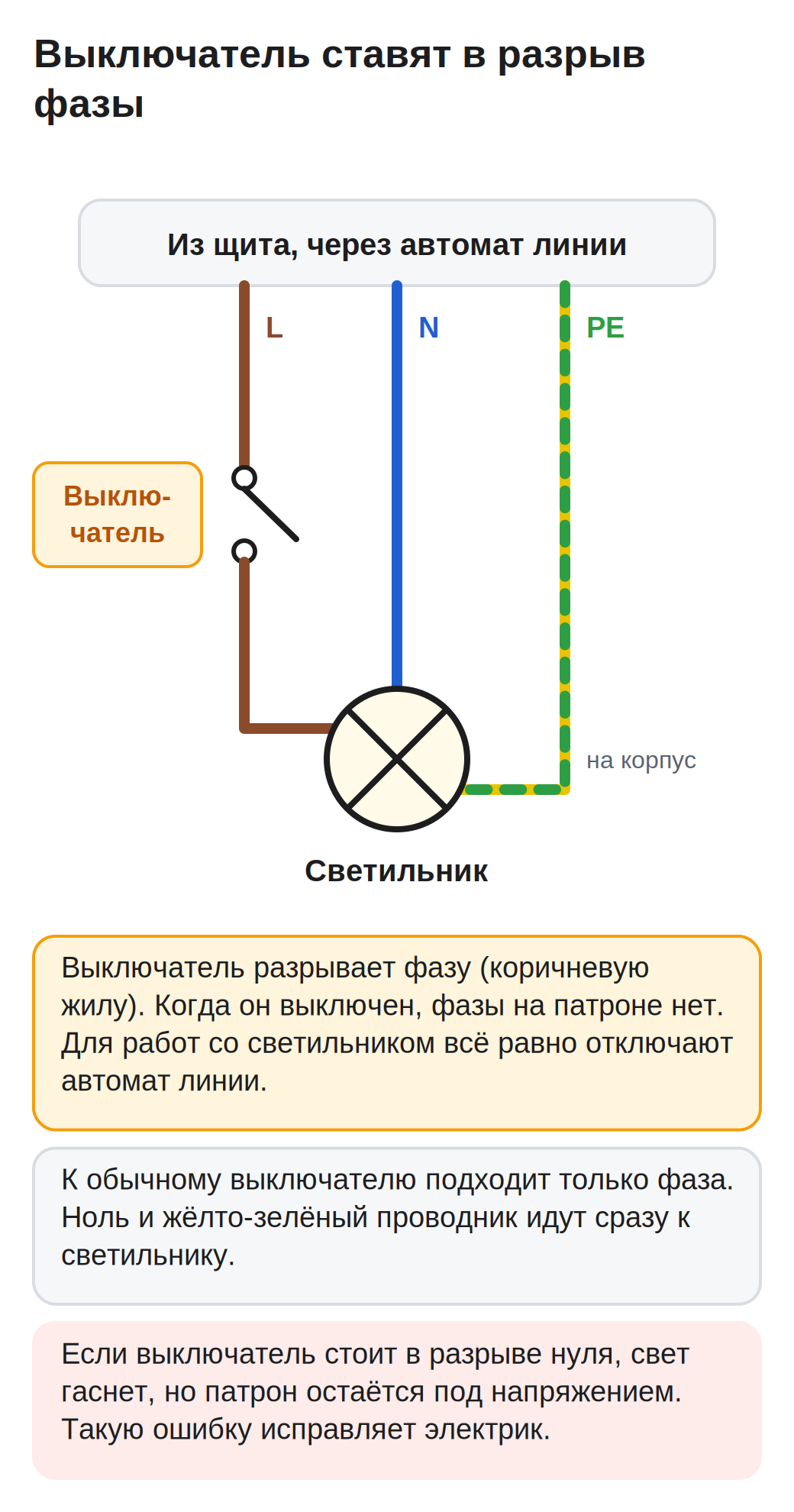

Выключатель разрывает фазу, а не ноль — поэтому перед работой обязательно отключите автомат, а не просто выключите свет. Дальше снимите клавишу и рамку, отсоедините провода, подключите новый механизм и проверьте. Это одна из самых простых замен.
Коротко: восемь шагов и одно главное правило
Замена обычного выключателя — восемь шагов, и главное правило одно: отключить автомат линии в щите и, вынув механизм, проверить индикатором, что на клеммах нет напряжения. Выключенная клавиша подрозетник не обесточивает: входящая фаза стоит на клемме выключателя всё время, пока включён автомат.
Если делать самому не хочется, мастер заменит механизм в целом подрозетнике в рамках установки розеток и выключателей — от 1 500 ₸ за точку.
Что понадобится
- Индикаторная отвёртка. В подрозетнике выключателя обычно только фазные жилы, и двухполюсный указатель между ними при включённой клавише покажет 0 В, даже если обе под напряжением.
- Крестовая и прямая отвёртки, нож или стриппер для зачистки изоляции.
- Фонарик: свет в комнате будет выключен.
- Новый выключатель той же конфигурации: одна, две или три клавиши, с подсветкой или без.
При покупке смотрите на корпус механизма. Там указан номинальный ток — у бытовых выключателей обычно 10 А или 16 А; линию освещения, как правило, защищает автомат на 10 А, поэтому подходят оба. Для балкона, улицы и сырых мест берите выключатель с крышкой и степенью защиты не ниже IP44.
Как обесточить линию и проверить отсутствие напряжения
- До отключения проверьте индикатор на заведомо рабочей розетке: так вы убедитесь, что он исправен.
- Отключите в щите автомат освещения этой комнаты. Подписей нет или вы не уверены — отключите вводной автомат. Предупредите домашних, чтобы автомат не включили.
- Вынув механизм, коснитесь индикатором каждой клеммы и каждой жилы в подрозетнике, включая синие. Свечения не должно быть нигде; светится — отключён не тот автомат.
Какие жилы приходят к выключателю: цвета
По цветовому коду защитный проводник PE — жёлто-зелёный, рабочий ноль N — синий или голубой, фаза L — коричневый или чёрный, иногда серый. Подробнее — в статье о маркировке ВВГнг(А)-LS.
| Жила | Цвет изоляции | Куда подключают |
|---|---|---|
| Фаза L от щита | Коричневая или чёрная | На общий контакт выключателя (L, COM) |
| Фаза к светильнику | Коричневая или чёрная, в двухжильном спуске бывает синяя | С выходной клеммы выключателя на светильник |
| Ноль N | Синяя или голубая | Сразу на светильник, в выключатель не заходит |
| Защитный PE | Жёлто-зелёная | На заземляющую клемму светильника, если она есть |
У обычного выключателя клеммы заземления нет: защитный проводник в него не заводят, он идёт прямо к светильнику, на его заземляющую клемму. Клемма для жёлто-зелёной жилы есть у розеток с заземляющим контактом, о них — в статье как установить розетку. Путать клеммы нельзя: PE не подключают ни к выключателю, ни к нулю.
Цвета не совпадают с таблицей — старый дом, одноцветная проводка? Не доверяйте цвету и верните провода на места по фото.
Пошагово: замена одноклавишного выключателя
- Проверьте индикатор на рабочей розетке и отключите автомат линии освещения в щите.
- Снимите клавишу и рамку: клавишу поддевают тонкой отвёрткой или снимают, сжав с боков.
- Выкрутите винты или ослабьте распорные лапки, выньте механизм, не касаясь клемм, и проверьте индикатором все клеммы и жилы.
- Сфотографируйте подключение и отсоедините провода. Надломленные концы обрежьте и зачистите заново на длину, указанную на механизме, обычно 8–10 мм. Многопроволочную жилу обожмите гильзой-наконечником.
- Подключите новый механизм: входящую фазу — на общий контакт (L, COM), жилу к светильнику — на выходную клемму; у двухклавишного выходов два. Затяните винты или вставьте жилу в пружинную клемму до упора и потяните — она не должна выходить.
- Уложите провода в подрозетник без перегибов у клемм, закрепите механизм ровно, наденьте рамку и клавишу.
- Включите автомат и проверьте каждую клавишу: свет включается и гаснет, внутри ничего не трещит.
- Свет не работает — отключите автомат и сверьте подключение с фотографией. Выбило автомат — не включайте повторно, зовите электрика.
У простого одноклавишного выключателя две клеммы обычно равноправны; если они подписаны, подключайте по маркировке.
Типичные ошибки
- Подключили выключатель в разрыв нуля: свет гаснет, но патрон под напряжением, и менять лампу опасно.
- Завели жёлто-зелёный проводник в выключатель или соединили его с нулём.
- Зажали под винт изоляцию — контакт греется. Оставили оголённую жилу снаружи клеммы — возможно замыкание.
Когда не делать самому и звать электрика
Замену стоит доверить электрику, если вы увидели:
- проводов больше, чем ожидалось: проходной выключатель, подсветка, ответвления на другие точки;
- алюминиевые жилы или изоляцию, которая крошится при сгибании;
- копоть, потемневшие жилы, оплавленный пластик на клеммах или подрозетнике;
- подрозетник шатается или разбит, и механизм не за что закрепить;
- индикатор светится на жиле даже после отключения вводного автомата;
- при выключенной клавише выключателя без подсветки индикатор светится на контакте патрона — выключатель стоит в разрыве нуля.
Если выключатель или розетка искрит и греется, читайте искрит розетка: что делать. Свет не работает, и причина непонятна — нужна диагностика, от 8 000 ₸ за выезд.
Сколько стоит замена у мастера
Замена механизма выключателя в готовом подрозетнике — от 1 500 ₸ за точку. Одну-две работы отдельным вызовом считают по прайсу мелкого электроремонта: замена розетки или выключателя — от 2 500 ₸ за точку. Перенос выключателя на другое место — от 3 500 ₸ за точку, штробление отдельно; список задач на один приезд — от 5 000 ₸ за выезд.
Цены ориентировочные и зависят от объёма. Точную сумму называют до начала работ.
