Маркировка кабеля ВВГнг(А)-LS

Как устроена маркировка кабеля

Обозначение силовых кабелей строится по единой логике ГОСТ — для ВВГ это ГОСТ 31996. Сначала идут буквы, описывающие конструкцию: материал изоляции жил, оболочки и наличие защитных покровов. Затем через дефис указывают индексы пожарной безопасности. В самом конце — цифры: число жил, сечение каждой в квадратных миллиметрах и номинальное напряжение.

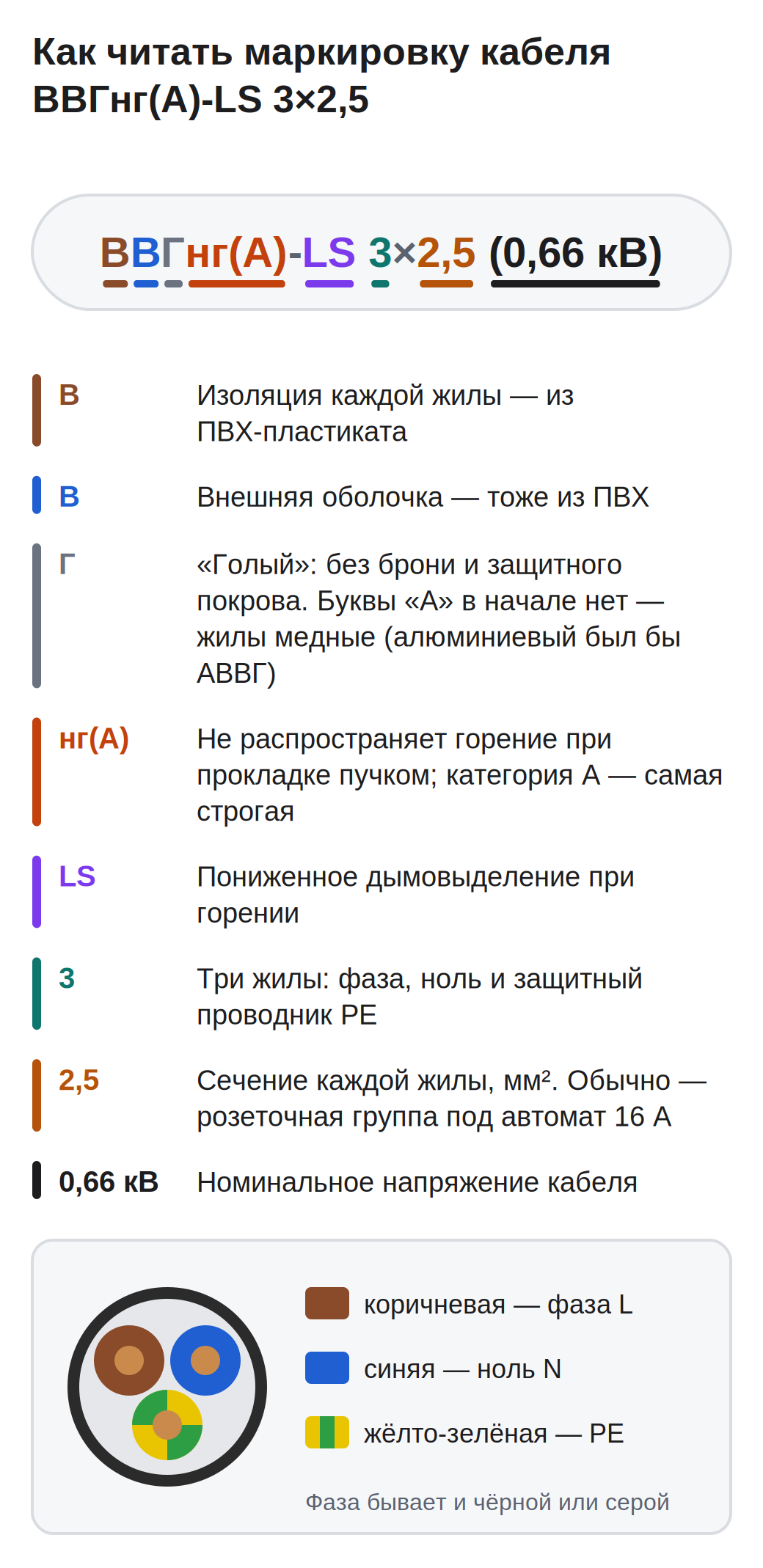

Читать обозначение удобно слева направо, разбивая его на три смысловых блока. Возьмём полную запись ВВГнг(А)-LS 3×2,5 (0,66 кВ). Здесь «ВВГ» — это конструкция, «нг(А)-LS» — пожарные свойства, а «3×2,5» и «0,66 кВ» — электрические и геометрические параметры. Разберём каждый блок отдельно.

Что означают буквы ВВГ

Три буквы ВВГ описывают материал изоляции, оболочки и тип защитного покрова. Важная деталь: если кабель медный, отдельной буквы для металла жилы нет — медь считается конструкцией по умолчанию. У алюминиевого аналога обозначение начиналось бы с буквы «А».

• Первая В — изоляция каждой жилы выполнена из ПВХ-пластиката (поливинилхлорида).
• Вторая В — внешняя оболочка кабеля тоже из ПВХ-пластиката.
• Г — «голый», то есть без брони и дополнительного защитного покрова поверх оболочки.
• Нет буквы «А» в начале — значит, жилы медные; у алюминиевого кабеля обозначение было бы АВВГ.

Индекс «нг(А)»: стойкость к горению

Индекс «нг» означает, что кабель не распространяет горение при групповой прокладке — то есть в пучке, где рядом идут несколько кабелей. Обычный ВВГ без «нг» поддерживает горение и в пучке способен разнести огонь по всей трассе, поэтому в жилых и общественных зданиях применяют именно исполнение «нг».

Буква в скобках — категория стойкости по ГОСТ. Категорий четыре: А, В, С и D, и логика здесь обратна привычной: (А) — самая строгая. Она означает, что кабель прошёл испытание пучком с наибольшим объёмом горючих материалов (порядка 7 литров неметаллической массы на метр длины) и всё равно не распространил пламя. Категории В, С и D проверяют меньшими пучками. Для проводки квартир и домов берут нг(А) как наиболее стойкое стандартное исполнение.

LS, HF, FRLS: что добавляют суффиксы

После категории через дефис ставят суффикс, описывающий поведение оболочки при нагреве и горении. У ВВГнг(А)-LS это «LS».

• LS (Low Smoke) — пониженное дымовыделение: при горении кабель даёт мало дыма, что важно для эвакуации людей из задымлённого помещения.
• HF (Halogen Free) — не содержит галогенов; при горении не выделяет едких и токсичных галогенных газов. Оболочка из безгалогенного полимера.
• FRLS (Fire Resistant + Low Smoke) — огнестойкий с низким дымовыделением: сохраняет работоспособность в огне заданное время за счёт слюдосодержащей ленты под изоляцией.
• LTx — пониженная токсичность продуктов горения; встречается в связке нг(А)-LSLTx.

Для обычной квартирной и домовой проводки достаточно ВВГнг(А)-LS. Исполнение HF выбирают для мест массового пребывания людей и путей эвакуации, где критично отсутствие токсичных газов, а FRLS — для линий, которые должны работать во время пожара: питание систем противопожарной защиты, оповещения и дымоудаления.

Цифры: жилы, сечение и напряжение

После букв идёт числовая часть вида 3×2,5. Первое число — количество жил, второе — сечение каждой жилы в квадратных миллиметрах. Запись 3×2,5 читается как три медные жилы сечением 2,5 мм² каждая. Число жил подсказывает назначение линии.

Сечение напрямую определяет допустимый ток. Для меди при бытовой скрытой прокладке ориентируются так: 1,5 мм² — линия освещения под автомат 10 А (длительный ток до 16 А, это около 3,5 кВт при 220 В), 2,5 мм² — розеточная группа под автомат 16 А (до 25 А, около 5,5 кВт). Замыкающая цифра в скобках — номинальное напряжение: у ВВГ это обычно 0,66 кВ или 0,66/1 кВ. Для бытовой сети 220/380 В такого запаса более чем достаточно.

Жилы внутри кабеля различают по цвету изоляции: защитный проводник PE — жёлто-зелёный, рабочий ноль N — синий или голубой, фаза — коричневый, чёрный или серый. Единый цветовой код нужен, чтобы при монтаже не перепутать назначение проводников.

• 2×… — две жилы, фаза и ноль, без защитного заземления; для линий, где заземление не предусмотрено.
• 3×… — фаза, ноль и защитный проводник PE; стандарт для розеточных групп в современной проводке.
• 5×… — три фазы, ноль и PE; для трёхфазного ввода и мощной нагрузки.

Где применяют ВВГнг(А)-LS

ВВГнг(А)-LS — рабочая основа внутренней проводки: его прокладывают скрыто в стенах и штробе, в гофре и кабель-каналах, ведут по нему розеточные и осветительные линии, подключают щиты. Он не распространяет горение в пучке и мало дымит, поэтому подходит для жилых комнат, коридоров и лестничных клеток.

Но у него есть границы применения. ВВГнг(А)-LS не предназначен для прокладки в земле и для постоянного воздействия влаги и ультрафиолета: у него нет брони и стойкой к грунту оболочки. Правильный кабель под каждую задачу подбирают отдельно.

• В стене, штробе, гофре, кабель-канале — ВВГнг(А)-LS.
• В земле и траншее — бронированный кабель (например, ВБбШв) или прокладка в защитной трубе.
• Пути эвакуации и места массового пребывания — безгалогенное исполнение HF.
• Линии противопожарных систем — огнестойкий FRLS.
• Переносные приборы и удлинители — гибкий ПВС или КГ, но не в стену.

Как отличить настоящий кабель от подделки

Фальсификат — реальная проблема рынка: у поддельного кабеля жила тоньше заявленной, изоляция тоньше нормы, а материал не соответствует классу горючести. Такой провод сильнее греется, а маркировка «нг(А)-LS» на нём — просто краска. Несколько простых проверок помогают отсеять явный брак.

• Замерьте диаметр жилы штангенциркулем и пересчитайте сечение: у жилы 2,5 мм² диаметр около 1,78 мм, у 1,5 мм² — около 1,38 мм. Заниженный диаметр — первый признак подделки.
• Изучите надпись на оболочке: у заводского кабеля она нанесена ровно, содержит изготовителя, марку, сечение и ГОСТ 31996.
• Запросите паспорт качества и документ о соответствии на партию — у продавца настоящего кабеля они есть.
• Проверьте изоляцию: она не должна легко продавливаться ногтем и трескаться на изгибе.
• Слишком низкая цена относительно рынка — повод насторожиться: экономят обычно на меди и на материале оболочки.

Точный подбор марки, сечения и исполнения кабеля под конкретные линии — часть проекта электрики. Если сомневаетесь, какой кабель заложить в штробу, вывести на улицу или пустить к мощному прибору, эту задачу лучше решить вместе с электриком на этапе проектирования, а не переделывать проводку после ремонта.
