Как установить розетку своими руками
Обесточьте линию, снимите старый механизм, подключите провода по назначению (фаза, ноль, земля), закрепите розетку в подрозетнике и проверьте под нагрузкой. Простую замену реально сделать самому — ниже честная инструкция и признаки, когда лучше вызвать электрика.
Коротко: семь шагов и одно правило
Замена розетки — семь шагов: отключить автомат и проверить индикатором, что напряжения нет, снять старый механизм, проверить и зачистить жилы, подключить их по назначению, закрепить механизм, надеть рамку и проверить розетку под нагрузкой. Если подрозетник целый, а проводка медная, трёхжильная и без следов нагрева, это можно сделать самому. У мастера замена механизма в целом подрозетнике — от 1 500 ₸ за точку.
Правило одно: работать только на линии, которую вы обесточили автоматом в щите и проверили индикатором. Выключенный свет ничего не значит.
Что понадобится
- Индикаторная отвёртка или двухполюсный указатель напряжения. Для розетки удобнее второй: он показывает напряжение между жилами, а однополюсная отвёртка светится только на фазе.
- Отвёртки прямая и крестовая, нож или стриппер для зачистки.
- Розетка с заземляющим контактом на 16 А — ток и напряжение указаны на корпусе. Подобрать механизм можно в разделе розетки и выключатели.
- Для ванной и зоны у мойки — розетка с защитной крышкой, степень защиты не ниже IP44.
- Новый подрозетник, если старый расшатан или треснул.
- Гильзы-наконечники для гибкого многопроволочного провода: без них проволочки под винтом расходятся и контакт слабеет.
Как обесточить линию и проверить индикатором
Отключите автомат, от которого питается розетка. Подписи в щитах часто неверны — доверяйте проверке. Не нашли нужный автомат — отключите вводной.
- Проверьте сам индикатор на заведомо рабочей розетке: неисправный прибор покажет «напряжения нет» и на живой линии.
- До снятия механизма проверьте индикатором оба гнезда розетки, а сняв его — каждую жилу: фазу, ноль и заземление. Напряжения не должно быть ни на одной.
- Предупредите домашних и заклейте автомат запиской, чтобы его не включили.
Если после отключения автомата индикатор светится на какой-то жиле, прекращайте работу: отключён не тот автомат, автомат стоит в разрыве нуля или в подрозетник заходит провод с другой линии. Это случай для электрика.
Как определить жилы по цвету

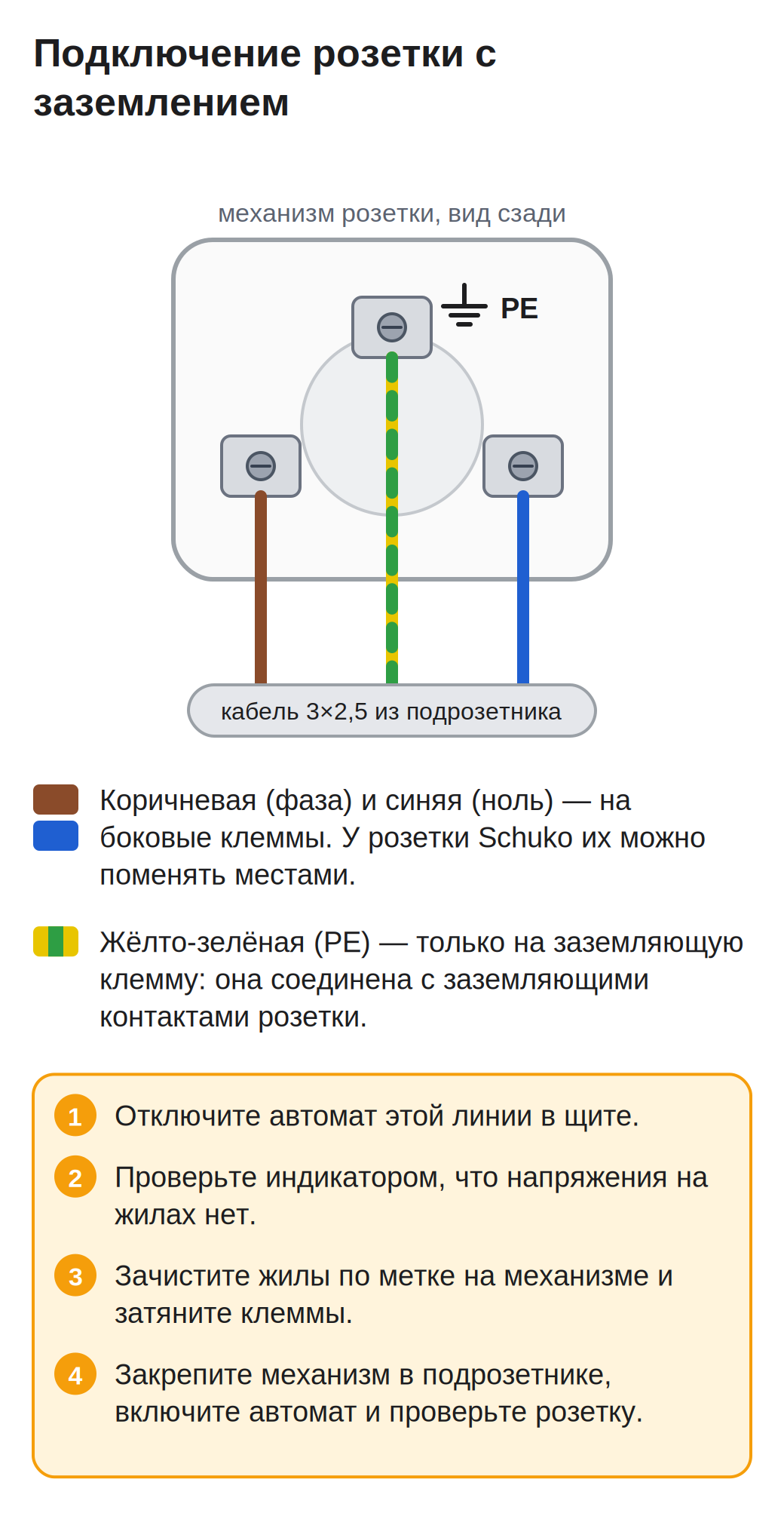

Назначение жилы видно по цвету изоляции — как на схеме ниже и в статье про маркировку кабеля.
| Жила | Цвет изоляции | Куда подключать |
|---|---|---|
| Фаза, L | коричневый или чёрный, иногда серый | Боковая клемма |
| Рабочий ноль, N | синий или голубой | Вторая боковая клемма |
| Защитный проводник, PE | жёлто-зелёный | Только заземляющая клемма |
У розеток типа Schuko фазу и ноль можно поменять местами на боковых клеммах. Если клеммы помечены L и N, подключайте по маркировке.
В старых домах цвета часто не совпадают: жилы одного цвета, жёлто-зелёной нет, провод алюминиевый. Тогда назначение жил определяет электрик измерениями. Не ставьте перемычку между нулём и заземляющим контактом: при обрыве нуля на корпусе прибора окажется фаза.
Пошагово: как заменить розетку
- Проверьте индикатор на рабочей розетке, отключите автомат этой линии в щите и проверьте индикатором оба гнезда заменяемой розетки: напряжения быть не должно.
- Снимите рамку, открутите винты механизма или ослабьте распорные лапки и выньте старую розетку, не касаясь жил.
- Проверьте индикатором каждую жилу. Осмотрите провода, отсоедините старый механизм и зачистите жилы по метке на корпусе нового: оголённая медь не должна выступать из клеммы.
- Подключите коричневую (чёрную, серую) и синюю жилы к боковым клеммам, жёлто-зелёную — к заземляющей. Затяните винты и потяните каждую жилу: она не должна выходить.
- Уложите провода без натяжения, вставьте механизм ровно и закрепите винтами к подрозетнику или лапками.
- Наденьте рамку и проверьте, что розетка не качается.
- Включите автомат и проверьте розетку под нагрузкой, например обогревателем. Через десять минут работы розетка не должна быть тёплой.
Выбивает автомат или УЗО сразу после включения — не включайте повторно, отключите линию и проверьте, не перепутаны ли жилы и не касается ли медь соседней клеммы.
Типичные ошибки
- Проверили напряжение неисправным индикатором или не на всех жилах.
- Не дотянули винт: слабый контакт греется, и розетка начинает искрить.
- Поставили перемычку между нулём и заземляющим контактом вместо заземления.
- Закрепили механизм лапками в разбитом подрозетнике — розетка выходит из стены вместе с вилкой.
Когда нельзя делать самому
Вызовите электрика, если, открыв подрозетник, увидели хотя бы одно из этого:
- несколько кабелей или групп проводов — через розетку питаются другие точки;
- напряжение на жиле после отключения автомата;
- алюминиевые провода, крошащаяся изоляция, жилы ломаются при изгибе;
- потемневшая медь, оплавленная изоляция, копоть на клеммах;
- жил только две, а розетка нужна под стиральную машину, бойлер или во влажную комнату;
- розетка в ванной, а линия без УЗО или дифавтомата;
- после замены выбивает автомат или УЗО либо розетка греется.
Заменой механизма такие проблемы не решить. Мастер найдёт причину и переделает узел — установку розеток можно заказать вместе с подбором механизмов. Если заземления нет, решение подбирают на месте, в частном доме — вплоть до монтажа контура заземления.
Сколько стоит, если делает мастер
Замена механизма в целом подрозетнике — от 1 500 ₸ за точку. Одну-две работы отдельным вызовом считают по прайсу мелкого электроремонта: замена розетки или выключателя — от 2 500 ₸ за точку. Если задач набирается список, удобнее «Электрик на час»: несколько задач за один выезд, от 5 000 ₸ за выезд.
Если розетки греются или выбивает автомат, причину ищет диагностика проводки — от 8 000 ₸ за выезд. Точную сумму мастер называет до начала работ.
