Почему автомат выбивает постоянно
Если автомат в щите отключается снова и снова, дело не в «плохом характере» техники — за каждым срабатыванием стоит конкретная физическая причина. Модульный автомат защищает линию всего от двух вещей: перегрузки и короткого замыкания. Если в щите стоит УЗО или дифавтомат, добавляется третья причина — ток утечки. Разберём, как отличить эти сценарии по поведению защиты, как найти виновную линию и почему замена автомата на более мощный опасна.
Три причины срабатывания защиты
Перегрузка — это когда суммарный ток нагрузки на линии продолжительное время превышает номинал автомата. Внутри автомата за это отвечает тепловой расцепитель: биметаллическая пластина нагревается проходящим током и постепенно изгибается. Чем больше превышение, тем быстрее срабатывание — небольшой перегруз автомат терпит минуты, двукратный отключит за десятки секунд. Классический пример: в одну розеточную линию одновременно включили чайник, микроволновку и обогреватель. Признак перегрузки — автомат выбивает не мгновенно, а спустя некоторое время после включения мощных приборов, и повторяется это при том же наборе нагрузки.
Короткое замыкание — прямой контакт фазы и нуля (или фазы и земли) практически без сопротивления. Ток мгновенно вырастает до сотен ампер, и срабатывает уже электромагнитный расцепитель, который отключает автомат за доли секунды. Причины — повреждённая изоляция, раздавленный кабель, залитый водой прибор, ошибка при подключении. Признак КЗ: автомат выбивает мгновенно, часто с щелчком, и снова взводится лишь для того, чтобы тут же отключиться. Если автомат вообще не встаёт во включённое положение — почти наверняка на линии замыкание.
Ток утечки фиксируют только УЗО и дифавтоматы — обычный автомат его не видит. УЗО сравнивает ток, ушедший в нагрузку по фазе, и вернувшийся по нулю. Если часть тока уходит «мимо» — через повреждённую изоляцию, влажную стену или тело человека, — баланс нарушается, и устройство отключается при разнице всего в 10–30 мА. Признак утечки: срабатывает именно УЗО или дифавтомат, чаще в сырую погоду, после подключения бойлера, стиральной машины или уличной проводки. Это самый опасный сценарий: ток находит путь туда, где его быть не должно.

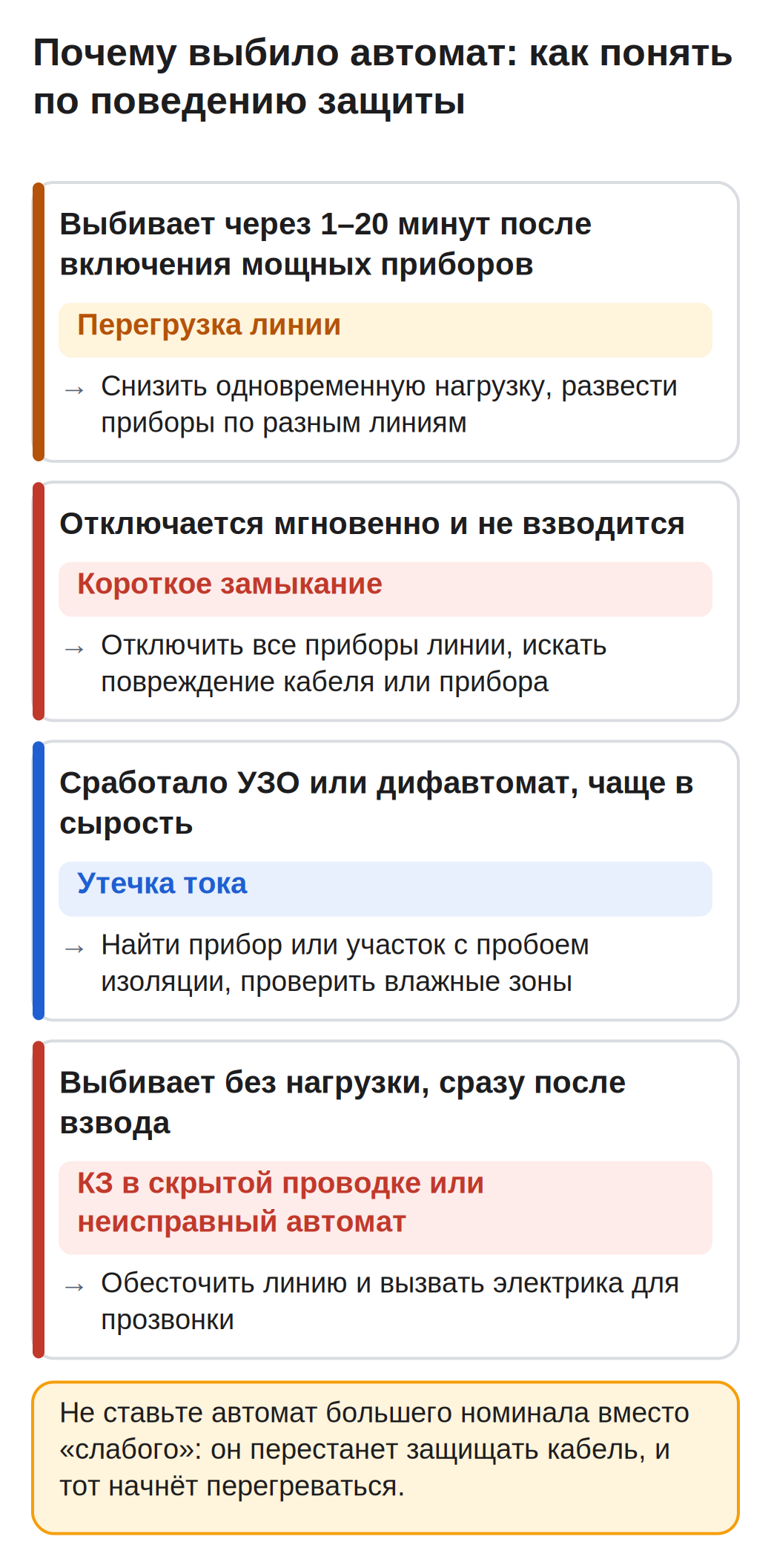

Как отличить причину по поведению защиты
| Симптом | Вероятная причина | Что делать |
|---|---|---|
| Выбивает через 1–20 минут после включения мощных приборов | Перегрузка линии | Снизить одновременную нагрузку, развести приборы по разным линиям |
| Отключается мгновенно и не взводится | Короткое замыкание | Отключить все приборы линии, искать повреждение кабеля или прибора |
| Срабатывает УЗО или дифавтомат, чаще в сырость | Ток утечки | Найти прибор или участок с пробоем изоляции, проверить влажные зоны |
| Выбивает без нагрузки, сразу после взвода | КЗ в скрытой проводке или неисправность автомата | Обесточить линию и вызвать электрика для прозвонки |
| Автомат заметно тёплый или горячий на ощупь | Слабый контакт, перегруз или износ автомата | Проверить затяжку клемм, при повторе заменить автомат |
| Кабель греется, но защита не отключается | Автомат завышенного номинала | Пересчитать нагрузку и вернуть корректный номинал |
Как локализовать проблемную линию или прибор
- Запишите, что было включено в момент срабатывания, — это первая подсказка о перегрузке или о конкретном проблемном приборе.
- Отключите от розеток проблемной линии все приборы и попробуйте взвести автомат. Если он встал и держит — причина в одном из приборов.
- Включайте приборы по одному, наблюдая за автоматом. Тот, на котором защита сработает, и есть источник проблемы.
- Если автомат не взводится даже при полностью отключённой нагрузке — проблема в самой проводке: скрытое КЗ или повреждённый участок линии.
- Для УЗО действуйте так же по приборам, но помните, что утечку часто даёт стационарное оборудование — бойлер, тёплый пол, встроенная техника.
- Не нашли причину простым перебором — дальше нужна прозвонка линий и замер сопротивления изоляции прибором. Это работа для электрика.
Чем опасна замена автомата на больший номинал
Самая опасная и, к сожалению, частая ошибка — заменить автомат, который «надоел выбивать», на более мощный. Важно понимать: автомат защищает не приборы, а кабель. Его номинал подбирается под сечение проводки — для линии с медным кабелем 1,5 мм² это обычно 10 А, для 2,5 мм² — 16 А. Если на линию 1,5 мм² поставить автомат на 25 А, он перестанет отключаться при перегрузке, но кабель к этому моменту уже будет греться сверх допустимого.
Перегретая изоляция теряет свойства, провод в стене или в гофре начинает плавиться, и линия превращается в источник пожара. То есть проблему вы не решаете, а прячете: защита больше не срабатывает именно тогда, когда должна. Если автомат выбивает от перегрузки — это не поломка, а его правильная работа. Верное решение — разгрузить линию или проложить отдельную линию нужного сечения под мощный прибор, а не наращивать номинал автомата.
Как подобрать номинал автомата по сечению
Номинал автомата всегда подбирается по сечению и материалу кабеля, а не по мощности приборов «на глаз». Приборы диктуют, какую линию проложить, а не какой автомат воткнуть в щит. Ниже — ориентировочное соответствие для медного кабеля при бытовой прокладке.
| Сечение (медь) | Автомат | Типичное назначение |
|---|---|---|
| 1,5 мм² | 10 А | Освещение, слаботочные линии |
| 2,5 мм² | 16 А | Розеточные группы, бытовая техника |
| 4 мм² | 25 А | Кухня, мощные розетки |
| 6 мм² | 32 А | Электроплита, проточный водонагреватель |
| 10 мм² | 40 А | Ввод в квартиру, распределительные линии |
Когда виноват сам автомат, а не проводка
Иногда причина не в нагрузке и не в проводке, а в самом автомате: модульная автоматика тоже стареет и выходит из строя. Заподозрить неисправность стоит по нескольким признакам.
- Автомат отключается при нагрузке заметно ниже номинала — тепловой расцепитель мог «устать» после множества срабатываний.
- Корпус нагревается сильнее соседних при равной нагрузке — вероятен слабый внутренний контакт или подгар клемм.
- Автомат не фиксируется во включённом положении, хотя линия заведомо исправна и обесточена.
- Видны следы оплавления, потемнение корпуса или запах — такой автомат меняют сразу.
- Дешёвый безымянный автомат может срабатывать хаотично или не держать заявленную характеристику.
Что не стоит делать самому
Проверить автомат в теории просто — перенести на его место заведомо исправную линию и посмотреть на поведение. Но любые работы в щите под напряжением опасны, а ошибка в диагностике может стоить дорого. Если картина не складывается — перегрев, запах гари, срабатывания без видимой нагрузки, — линию стоит обесточить и вызвать аварийного электрика, а не экспериментировать со щитом под током. Замер сопротивления изоляции и прозвонка скрытой проводки требуют приборов и навыка.
