Трековая магнитная система освещения

Что такое магнитный трек и из чего он состоит

Основа системы — шинопровод, то есть алюминиевый профиль со встроенными токопроводящими дорожками. Внутри профиля проходят контактные шины, а сам он служит и держателем, и радиатором, отводящим тепло от модулей. Светильники имеют магнитное основание и подпружиненные контакты: модуль просто подносят к треку, и он фиксируется магнитом в любой точке, одновременно замыкая контакты. Никаких патронов и винтов — перестановка занимает секунды.

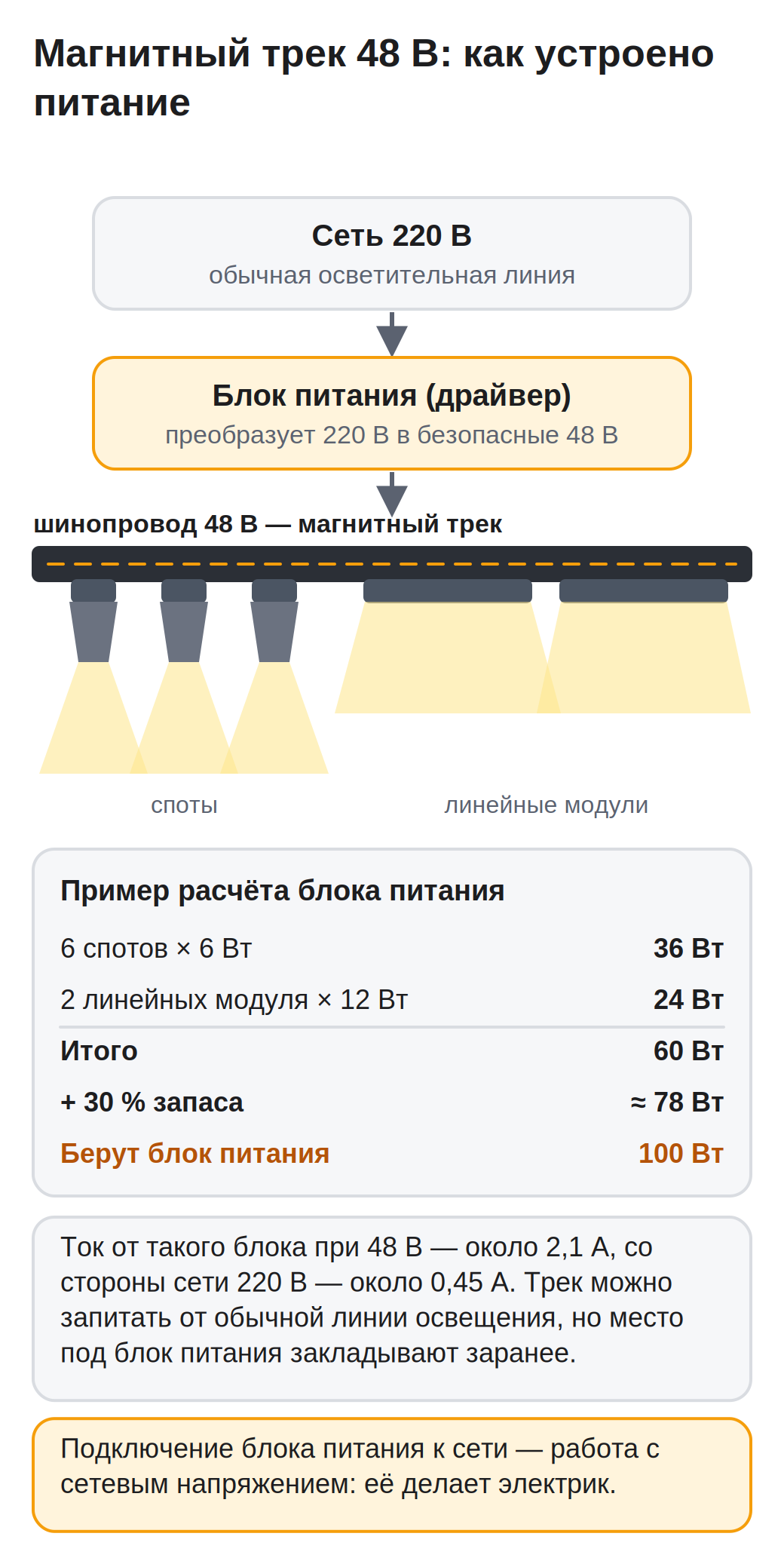

В низковольтных системах напряжение к треку подаёт отдельный блок питания (драйвер), который преобразует 220 В сети в безопасные 48 В. Подключение к сети — это работа с сетевым напряжением: её лучше не делать самому, а вызвать электрика. Помимо шинопровода и модулей, в комплект входят соединители и питающие элементы, без которых систему не собрать:

• Шинопровод — сам магнитный трек нужной длины;
• Модули — споты, линейные светильники, подвесы;
• Блок питания (драйвер) — для низковольтных систем на 48 В;
• Коннекторы — прямые, угловые (L), тройники (T) и крестовины (X);
• Заглушки, ввод питания и крепёж или тросовые подвесы.

Низковольтный трек 48 В или сетевой 220 В

Первое решение при выборе — напряжение системы. От него зависят и безопасность, и толщина профиля, и набор доступных модулей. Для квартир и домов чаще выбирают низковольтный трек 48 В — он безопаснее и аккуратнее выглядит. Системы на 220 В берут там, где нужны протяжённые линии и мощные акцентные светильники: торговые залы, шоурумы, большие открытые пространства. Чем именно отличаются два варианта:

• Трек 48 В: контакты относятся к сверхнизкому напряжению и безопасны при случайном касании, профиль тонкий (обычно 20–35 мм), модули компактные и ставятся в любой точке. Минус — нужен отдельный блок питания, и его надо где-то разместить.
• Трек 220 В: драйвер встроен в каждый модуль, поэтому внешний блок питания не требуется. Профиль крупнее, контакты под сетевым напряжением, монтаж строже. Зато проще собрать длинные линии и питать мощные прожекторы.

Типы модулей: споты, линейные, подвесы

Одна из главных причин выбирать трек — возможность собрать на одном шинопроводе разные типы света и потом менять их местами. На практике зону чаще всего собирают из их комбинации: линейные модули дают общий равномерный свет, споты добавляют акценты, а подвесы работают над конкретной точкой — и всё это питается от одного трека и управляется как единая система. Основных семейств модулей три, плюс декоративные варианты:

• Споты — поворотные направленные светильники для акцентов: подсветка картин, кухонного фартука, витрин и рабочих зон.
• Линейные модули — вытянутые панели рассеянного и заливающего света, дают общее равномерное освещение зоны.
• Подвесы — светильники на шнуре, которые опускаются вниз над столом, барной стойкой или кухонным островом.
• Декоративные — шары, трубки, downlight-модули и заливающие панели для отдельных сценариев.

Расчёт длины трека и мощности блока питания

Длину шинопровода подбирают по геометрии зоны. Треки выпускают стандартными отрезками (например, 0,5, 1 и 2 м) и соединяют коннекторами — прямыми для наращивания и угловыми для поворотов и разветвлений. Сначала рисуют схему трассы, затем набирают её из отрезков и соединителей.

Мощность блока питания считают по простому правилу: суммируют мощность всех модулей и добавляют запас 20–30 %, чтобы драйвер не работал на пределе. Пример: 6 спотов по 6 Вт дают 36 Вт, два линейных модуля по 12 Вт — ещё 24 Вт, итого 60 Вт. С запасом 30 % это около 78 Вт, поэтому берут стандартный блок на 100 Вт.

По низковольтной стороне ток от такого блока при 48 В составит I = P / U = 100 / 48 ≈ 2,1 А — это в пределах допустимого тока шинопровода. Со стороны сети 220 В блок на 100 Вт потребляет примерно 100 / 220 ≈ 0,45 А, поэтому трек можно запитать от обычной осветительной линии. Отдельный силовой кабель не нужен, но саму линию и место под блок питания закладывают заранее, на этапе проектирования.

Способы монтажа: накладной, встроенный, подвесной

Способ крепления выбирают под тип потолка и под то, на каком этапе ремонта ставится система. Встраиваемый и подвесной варианты продумывают до чистовой отделки — под них заранее закладывают питающую линию, нишу или закладные для тросов; накладной трек в этом смысле гибче, его проще добавить или перенести позже. Три основных способа:

• Накладной — профиль крепится прямо к потолку или стене. Подходит для бетона и уже готового потолка, ниша не нужна, монтаж возможен и после ремонта.
• Встраиваемый — трек утоплен заподлицо в гипсокартон или натяжной потолок. Смотрится как единая линия света, но требует закладной и точного места ещё до монтажа потолка.
• Подвесной — шинопровод опускается на тросах на нужную высоту. Решение для высоких потолков и случаев, когда врезаться в перекрытие нельзя.

Для каких помещений подходит трековая система

Магнитный трек хорош там, где важна гибкость сценариев и где освещение хочется менять без ремонта. Он одинаково уместен и в жилье, и в коммерции. Единственное существенное ограничение — влажные помещения: для ванной и улицы нужен модуль с подходящей степенью защиты IP, а обычный интерьерный трек туда не ставят. Где система работает лучше всего:

• Кухня — споты на фартук и рабочую зону, подвесы или линейные модули над островом.
• Гостиная и студия — общий линейный свет плюс акценты на зоны отдыха и декор.
• Прихожая и коридор — ровная линия света, зрительно вытягивающая пространство.
• Коммерция — шоурумы, кафе, магазины и офисы, где подсветку товара часто переставляют.

Частые ошибки при подборе

Большинство проблем с трековыми системами возникает не из-за самих светильников, а из-за просчётов на этапе подбора и планирования. Вот что чаще всего упускают:

• Блок питания подобран впритык, без запаса — драйвер перегревается и быстрее стареет.
• Смешаны трек и модули разных брендов — не совпадают профиль, магнит или полярность контактов.
• Не продумано место для блока питания — его нужно спрятать за потолком, в нише или в коробе.
• На одном треке пытаются совместить модули 48 В и 220 В — это несовместимые системы.
• Под встроенный монтаж не сделана закладная — потолок приходится вскрывать и переделывать.
